Ethernet cu 4 porturi pe podul VDSL2 (Profilul 30a)
Overview
Application
Key Features
Specification
Descărcare
Related Products
100 / 100Mbps în aval și în amonte, de înaltă performanță Ethernet peste soluția VDSL

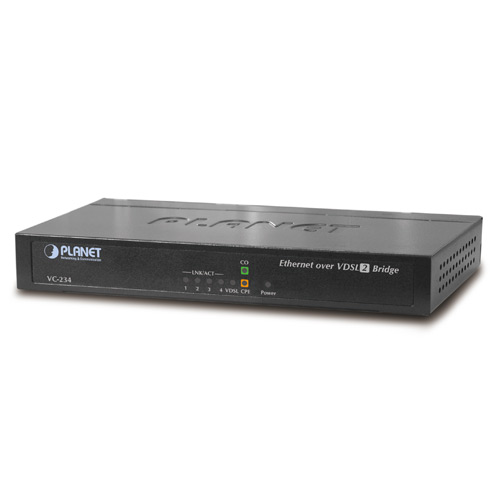

PLANET VC-234 este un Bridge Ethernet-VDSL2 cu performanțe ridicate. Este proiectat pe baza a două tehnologii de bază de rețea, Ethernet și VDSL2 (Linia de abonat digital de foarte mare rată de date). Tehnologia VDSL2 oferă cea mai rapidă viteză de transmisie a datelor pe liniile telefonice existente din cupru, fără a fi necesară re-conectarea. VC-234 suportă o performanță ultra-înaltă pentru rețeaua de telefonie periferică cu o rată de date simetrică de până la 100 / 100Mbps în limita a 300m și 20 / 4Mbps pentru conexiunile pe distanțe lungi de 1,4 km.
Se implementează cu cabluri de cupru existente pe telefon
VC-234 este, de asemenea, un pod bibliotecă Long Reach Ethernet (LRE) care oferă patru porturi Ethernet RJ-45 și două mufe RJ-11, în care unul este pentru conexiune VDSL, iar celălalt pentru POTS (Serviciu telefonic vechi simplu). VC-234 are încorporat splitter POTS pentru a partaja linia telefonică existentă cu POTS; prin urmare, nu este necesară înlocuirea cablului de cupru existent. Doar conectați VC-234 la mufa telefonică RJ-11 existentă și puteți conecta o rețea VDSL2 de înaltă performanță. VC-234 este ideal pentru a fi utilizat ca extensie Ethernet la o rețea Ethernet existentă.
Oferă conectivitate la nivel înalt de servicii pentru dispozitivele ISP / Triple Play
VC-234 oferă o lățime de bandă excelentă pentru a satisface dispozitivele triple play pentru divertisment și comunicare la domiciliu.Cu capacitatea de transmisie de date simetrică de 100/100 Mbps, VC-234 permite multor servicii multimedia să lucreze pe Internet local, cum ar fi VOD (Video on Demand) , Voice over IP < / b>, Telefon video , IPTV , server de caching Internet, învățământ la distanță și așa mai departe.
Instalare simplă și flexibilă
Podul Ethernet-over-VDSL2 este un design plug-and-play și este pe deplin compatibil cu toate protocoalele de rețea. În plus, starea de funcționare a fiecărui port individual și a întregului sistem pot fi vizionate prin LED-urile bogate de diagnosticare de pe panoul frontal. VC-234 oferă două moduri, CPE și CO , pentru aplicație: modul CPE este utilizat la partea clientului, iar modul CO este în partea centrală. Modul CPE sau CO poate fi reglat folosind un întrerupător DIP încorporat. Pentru conexiunea punct-la-punct, un mod CPE VC-234 și un mod CO VC-234 trebuie să fie configurate ca o pereche de convertoare pentru a efectua conexiunea.
Oferă performanțe de transmisie superioare în amonte și în aval
VC-234 definește, de asemenea, planul de bandă simetrică pentru transmiterea semnalelor în amonte și în aval; planul benzii realizează o calitate superioară a transmisiei în rază scurtă pentru partea centrală (CO) în modul simetric. În toate cazurile, atunci când VC-234 este în modul de funcționare a profilului 17a, acesta asigură transmiterea pe distanțe lungi cu performanțe ultra-înalte la rețeaua telefonică vastă, iar atunci când VC-234 este în modul de funcționare 30a, transmite transmisii de distanță scurtă cu în amonte și în aval de transmisie, oferind performanța vitezei firului.
Soluție VDSL2 de înaltă performanță

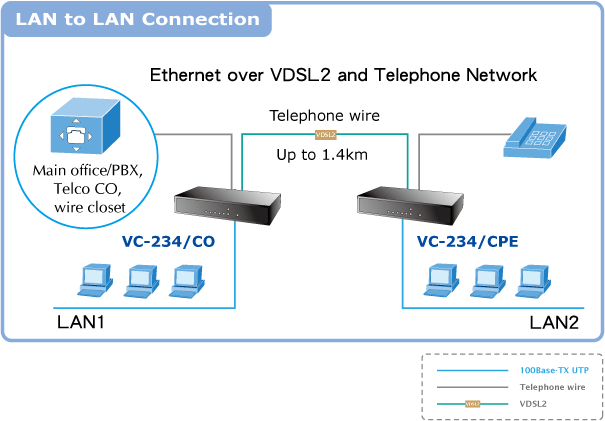

Extensia de distanță Ethernet

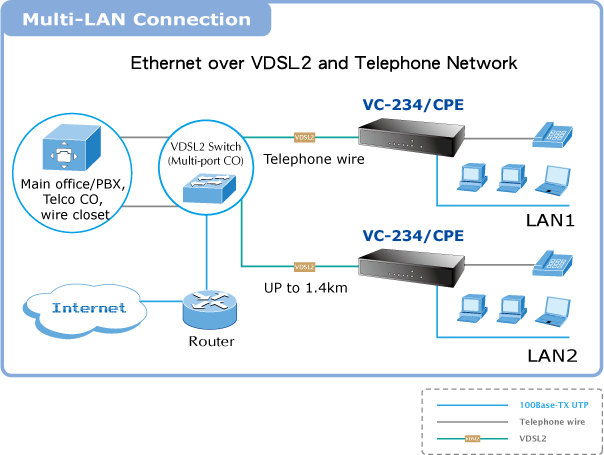

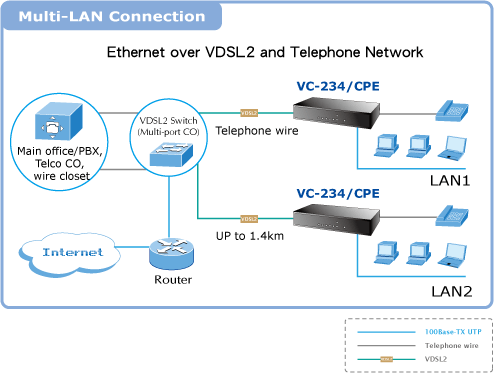

Două VC-234 care acționează ca o pereche independentă sunt bune pentru extinderea distanței prin Ethernet față de firele telefonice existente. Cu o singură pereche de fire de cupru AWG-24, puteți conecta cu ușurință două rețele Ethernet împreună cu rata de transfer de date de maxim 100 / 100Mbps. Serviciul telefonic poate fi folosit în timp ce VC-234 CO / CPE este în funcțiune. Cele două soluții enumerate mai jos sunt aplicații tipice pentru Ethernet prin Bridge VDSL2.
MTU / MDU / Ospitalitate Soluție
VC-234 este o soluție perfectă pentru a furniza rapid servicii de rețea eficiente din punct de vedere al costurilor, dar de mare viteză, la clădiri cu mai multe unități, cum ar fi clădiri rezidențiale (unități multi-locuințe), clădiri comerciale (unități cu mai mulți locatari), hoteluri sau spitale. Utilizând infrastructura de telefonie existentă, instalarea în rețea este simplă și nu necesită cablare nouă. Cu o transmisie de până la 100 / 100Mbps, pot fi ușor furnizate servicii Video on Demand, telefonie IP și diverse servicii în bandă largă.

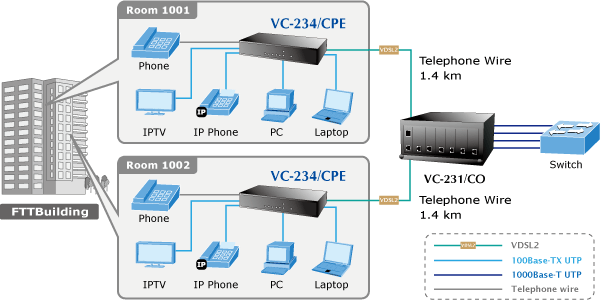

Ultimul mile al implementării FTTx
VC-234 este o soluție ideală pentru aplicațiile FTTx (Fiber to Building, Fiber to the Campus sau Fiber to the Node). Acesta susține VDSL2 cu lățime de bandă ridicată peste firele telefonice existente în "ultimul mile" de la nodul fibrei furnizorului ISP / Telecom / Service către clădirile și casele clienților. Porturile 10 / 100Mbps ale VC-234 pot fi conectate direct la un PC sau la dispozitive Ethernet, cum ar fi comutatoarele Ethernet sau router-urile de bandă largă. Este excelent pentru rețeaua de telefonie construită sub internet, deoarece fiecare cameră sau casă ar putea utiliza linia telefonică existentă pentru a transmite date prin Internet, iar întreaga clădire ar putea partaja Internetul cu o rețea mai extinsă, cu costuri minime.
• Soluție de punte CO / CPE eficientă din punct de vedere al costurilor VDSL2 Profil 17a / 30a
• Un design cutie, CO / CPE selectabil prin intermediul comutatorului DIP
• Definește planul simetric al benzii pentru transmiterea semnalelor în amonte și în aval
• Compatibil cu IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX și IEEE 802.3x, controlul debitului Ethernet
standarde
• codarea liniei DMT (Discrete Multi-Tone)
• Half Backup Duplex și control IEEE 802.3x Full Duplex Pause
• Splitter POTS încorporat pentru a partaja voce și date
• Două conectori RJ-11 pentru fiecare port VDSL, unul pentru conexiunea VDSL și unul pentru conexiunea POST
• Comunicațiile de voce și date pot fi partajate simultan pe baza firului telefonic existent
• patru porturi RJ-45 de 10 / 100Mbps, auto-negociere și auto-MDI / MDI-X
• Suportă o mărime de pachet de până la 1536 bytes, eticheta VLAN IEEE 802.1Q transparentă
• Hardware IGMP Snooping pentru serviciul multimedia
• transceiver stand-alone VDSL2 pentru aplicații modem simple de pod
• Avantajul timpului de instalare minim (simplu ca plug-and-play)
• Profilul țintă selectabil și marja SNR vizată
• Suportă indicatori LED extinse pentru diagnosticarea rețelei
Specificații hardware
porturi
10/100Base-TX： 4 RJ-45, Auto-Negotiation and Auto-MDI/MDI-X
VDSL：1 RJ-11, female Phone Jack
PHONE：1 RJ-11, Built-in splitters for POTS connection
Comutator DIP
4 position DIP switch
Funcționalitate
• CO / CPE mode select
• Selectable fast and interleaved mode
• Selectable target 17a / 30a profiles
• Selectable target SNR mode
• One Power
• 4 for RJ-11/VDSL2
• 1 for per RJ-45 10/100Base-TX port
cablare
Ethernet
10Base-T: 2-pair UTP Cat.3,4,5 up to 100m (328ft)
100Base-TX: 2-pair UTP Cat.5, up to 100m (328ft)
VDSL
Twisted-pair telephone wires (AWG24 or better) up to 1.4km
