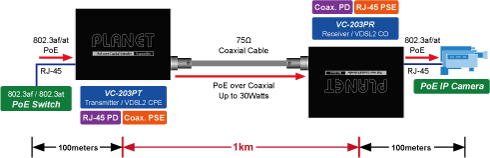

PLANET VC-203Px Seria PoE over Coaxial Extender este proiectată pentru a extinde transmisia IP Ethernet și a injecta energie pe un cablu coaxial existent pentru o distanță de până la 1000m (3280ft) la PoE IP camera, PoE fără fir AP și orice echipament 802.3af / PD).
VC-203Px este alcătuit dintr-un set de transmițătoare și receptor care poate funcționa în pereche fără nici un adaptor de alimentare oriunde în infrastructura dvs. de rețea. Soluția conține două produse noi:
■ VC-203PT : 1 port 10 / 100TX PoE PD + 1-port BNC PoE pe coaxial PSE Extender - Transmițător
■ VC-203PR : 1 port 10 / 100TX PoE PSE + BNC PoE pe 1 port pe coaxial PD Extender - Receiver |
| |
| & Nbsp; |
| |
|
| |
| & Nbsp; |
| |
| | Transmițător | | | RJ-45: 802.3af / la PoE In
Cablu UTP, până la 100m | | | DC | | | PoE | | | DC | | | | & Nbsp; | | | | | | | & Nbsp; | | | Putere peste Coaxial
Bazat pe IEEE 802.3at de înaltă putere pe Ethernet și până la 25 wați de ieșire de energie, PLANET PoE pe soluția coaxială de extindere elimină necesitatea unei surse suplimentare de la distanță, permițând în același timp o singură sursă de PoE, cum ar fi un switch de rețea PoE, atât transmițătoarele, cât și aparatul foto la distanțe lungi. Această caracteristică elimină nevoia de surse de alimentare locale și la distanță.
IEEE 802.3at / af PoE Injector și Splitter într-un design cutie
VC-203PR este un injector de mare putere 802.3at cu Ethernet cu o putere maximă de până la 30 wați, prin cablu Ethernet, care permite transmiterea simultană a datelor și a puterii prin cablu spre PoE PD (Dispozitiv alimentat). În plus, VC-203PR are și funcția de splitter PoE cu o putere de ieșire 12V / 24V DC selectabilă, ceea ce face ca și echipamentul non-PoE să fie alimentat.
| | | | & Nbsp; | | |
Aplicațiile VC-203PT și VC-203PR
VC-203PT, care funcționează cu VC-203PR, se poate împărți în mai multe tipuri de combinații. VC-203PT poate fi alimentat fie de la un adaptor extern de alimentare DC, fie de la un comutator PoE de mare putere. Puterea de ieșire a VC-203PR este selectabilă - ieșire PoE la dispozitivele PoE Power Devices (PD) sau DC la dispozitivele non-PoE.

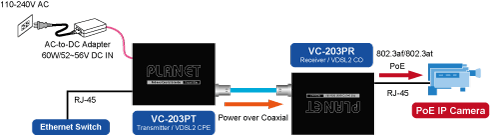

Tip 1 - VC-203PT cu adaptor de alimentare de 52 ~ 56V și VC-203PR cu ieșire PoE |
|
| |
Intrare de alimentare |
| |
Puterea de ieșire |
| |
| & Nbsp; |
| |
|
| |
| & Nbsp; |
| |

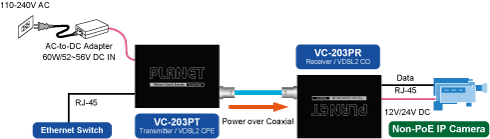

Tip 2 - VC-203PT cu adaptor de alimentare de la 52 ~ 56V și VC-203PR cu ieșire de curent continuu
| | Intrare de alimentare | | | Puterea de ieșire | | | | & Nbsp; | | | | | | | & Nbsp; | | | Tipul 3 - VC-203PT cu intrare de putere PoE și VC-203PR cu putere de ieșire PoE
| | Intrare de alimentare | | | Puterea de ieșire | | | | & Nbsp; | | | | | | | & Nbsp; | | | Tipul 4 - VC-203PT cu intrare de putere PoE și VC-203PR cu ieșire de curent continuu
| | Intrare de alimentare | | | Puterea de ieșire | | | | & Nbsp; | | | | | | | & Nbsp; | | | Tipul 5 - PLANET VC-202A (nu suporta Power over coaxial) cu legătura coaxială cu VC-203PR, iar VC-203PR primește direct intrarea DC directă și RJ-45 cu ieșire PoE
Portul fizic - 1 x 10 / 100Base-TX interfață de cupru RJ-45 (802.3at / af PoE Out) conector (putere și receptor de date)
- 1 x 2 pin Terminal Block pentru ieșire de 12 / 24V DC
Power over Ethernet " Elimină cablul de alimentare cu PoE pe coaxial Ethernet pe coaxial până la 1 km cu 5C2V / RG6 75Ωcable li> Compatibil cu IEEE 802.3af / IEEE 802.3at Power over Ethernet pe portul RJ-45 Suportă puterea PoE până la 30.8 wați (Vary pe sursa de alimentare și distanța coaxială) li> Detectează automat dispozitivul alimentat la distanță (PD) Suportă două opțiuni diferite de tensiune de ieșire reglabile (12V / 24V) pentru a se potrivi diferitelor dispozitive non-PoE Previne pierderea de pachete cu presiune înapoi (jumătate duplex) și cadru de pauză IEEE 802.3x Caracteristici VDSL2 - Un design de casetă, selectabil prin comutatorul DIP
Plan 998) și planuri de bandă simetrică pentru transmiterea semnalelor în amonte și în aval Cazul industrial / instalare - diagnoza rețelei
- Protecția casetei IP30
- Dimensiune compactă, design pe șină DIN și montare pe perete
| | |
| Specificații hardware |
| Interfață |
Copper
10/100Base-TX RJ-45
Auto-negotiation/ Auto-MDI/MDI-X
802.3at/af PoE Output
Coaxial
BNC, female
Power over Coaxial Input
DC Socket(Optional)
52~56V DC input
DIP-Switch
2-Position DIP Switch(Front)
■ Selectable CO or CPE mode
(Default: CO)
■ Selectable Band plan: Asymmetric or Symmetric
(Default: Asymmetric)
2-Position DIP Switch (Rear)
■ PoE out or DC out
(Default: PoE out)
■ 12V DC / 24V DC output voltage
(Default: 12V DC) |
| Indicatoare LED |
| LED is Green in Color: |
|
| Protecția ESD |
2KV DC |
| Protecția EFT |
2KV DC |
| împrejmuire |
IP30 metal case |
| Instalare |
Wall mount or DIN rail with optional kit |
| Dimensiuni (L x Î x H) |
94 x 70.3x 39.2 mm |
| Greutate |
302g |
| Cerinte de putere |
■ BNC Power over Coaxial Input: 44~57V DC
■ DC Input: 52~56V DC
|
| Putere peste Ethernet / Coaxial |
| PoE Standard |
IEEE 802.3at Type 2
IEEE 802.3af |
| Interfața PSE |
RJ-45
48~56V DC, 600mA max.
End-Span, Pin 1/2(+), 3/6(-)
|
| PD Interface |
BNC
Input Range: 44~57V DC |
| Ieșire de ieșire DC |
12V DC, 2A max.
24V DC, 1A max.
|
| Max. PoE Buget |
Power Input by PoC
■ RJ-45 : 20 watts
Power Input by DC
■ RJ-45 : 30 watts |
| Performanță * (în aval / în amonte) ** |
Distance |
|
| Conformitatea standardelor |
| Respectarea standardelor |
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3af Power over Ethernet (802.3at Type 1)
IEEE 802.3at Power over Ethernet (802.3at Type 2) |
| Reglementarea conformității |
FCC Part 15 Class A, CE |
| Mediu inconjurator |
| Temperatura |
| Operating: | -40 ~ 75 degree C |
| Umiditatea funcționează |
| Operating: | 5 ~ 95% (Non-condensing) |
| * Rata reală a datelor și puterea de ieșire vor varia în funcție de calitatea firului de cupru și de |
| ** Implicit Downstream VC-203PR la VC-203PT; Upstream VC-203PT la VC-203PR. |
