Comunicare VoIP de înaltă eficiență, de înaltă performanță
Pentru a construi comunicații VoIP de înaltă performanță la un cost redus, PLANET introduce acum cel mai recent membru al familiei sale de gateway-uri, VGW-400FO Enterprise Gateway cu 4 porturi SIP VoIP. Gateway-ul VGW-400FO oferă o flexibilitate sporită în timpul migrării la comunicațiile unificate prin susținerea dispozitivelor tradiționale analogice. De exemplu, lucrătorii aflați la distanță pot efectua apeluri printr-un sistem unificat de comunicare VoIP, la fel ca un apel de extensie, dar nu se va efectua nicio taxă pentru apelurile la distanță. VGW-400FO permite, de asemenea, transferarea apelurilor către oricine din orice locație din sistemul de voce, care permite întreprinderii să comunice mai eficient și este utilă pentru eficientizarea proceselor de afaceri.
| | | | & Nbsp; | | | | | | | & Nbsp; | | | Compatibilitate standard

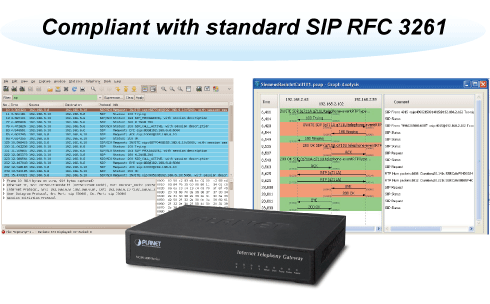

VGW-400FO suportă Session Initiation Protocol 2.0 (RFC 3261) pentru o integrare ușoară cu sistemul general de voce prin IP. VGW-400FO este capabil să interacționeze pe scară largă cu echipamentele furnizate de furnizorii de infrastructură VoIP, permițându-le astfel să ofere clienților lor servicii de schimb multi-media mai bune.
| | | | & Nbsp; | | | | | | | & Nbsp; | | | Gateway de afaceri imbunatatit, full-featured

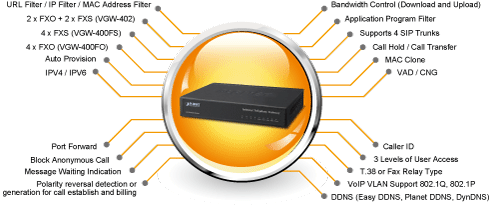

VGW-400FO este un Gateway SIP de business îmbunătățit, care răspunde nevoilor de comunicare ale întreprinderilor. Acesta oferă gateway-ul FXO cu 4 linii, cu dispozitiv IP de protocol SIP, care permite conectarea cu 4 linii telefonice PSTN analogice setate să efectueze sau să primească apeluri VoIP prin rețeaua Internet sau VPN. Acest dispozitiv este potrivit pentru biroul PABX pentru a permite efectuarea unui apel VoIP fără a schimba cablarea, planul de apelare și numărul de extensie.
VGW-400FO suportă toate tipurile de funcții ale gateway-urilor SIP și multiple funcții de filtrare a contactelor, cum ar fi 4 conturi de trunchi SIP, ambele protocoale IPv6 și IPv4, caracteristici flexibile ale planului de apelare și traseu și comutarea semnalelor analogice și VoIP pentru a ajuta ambele protocoale a comunica.
| | | | & Nbsp; | | | | | | | & Nbsp; | | | Comunicare VoIP de înaltă calitate

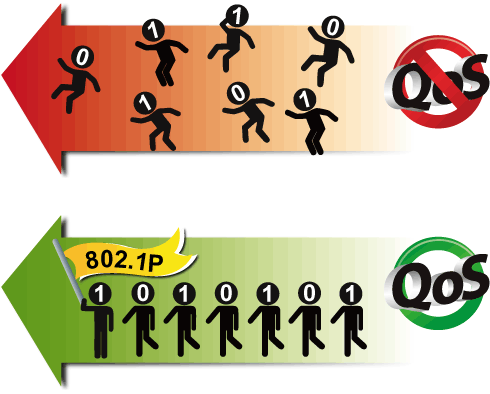

Acesta poate furniza fără efort o calitate securizată a vocii prin folosirea tehnologiei de ultimă generație 802.1p QoS (Quality of Service), etichetare VLAN 802.1Q și a tehnologiei IP TOS (tipul de serviciu). Utilizând VLAN-ul de voce și date, se pot separa cu ușurință datele și vocea, menținând astfel cea mai bună calitate.
| | | | & Nbsp; | | | | | |
| & Nbsp; | | | Gateway SIP cu 4 porturi (VGW-400FO) | | | | & Nbsp; | | |
Repere
- Suportă SIP 2.0 (RFC 3261)
- Sprijină simultan IPv6 și IPv4
- Până la 4 domenii de servicii SIP și ID apelant
- Suportă funcția de furnizare automată HTTP și caracteristică de fax
- Planul de trasee flexibile, planul de formare și trunchiul SIP
Caracteristici Internet
- IPv4 (RFC 791) și IPv6
- Configurare automată IPv6 (RFC 4862)
- numai IPv6, numai IPv4 sau stivă dublă
- Setarea clonei MAC
- ID-ul clasei vânzătorului
- DDNS (Planeta DDNS, Easy DDNS, DynDNS)
- client DNS
- Firewall
- URL / IP / MAC / port filtru
- Redirecționare port (TCP, UDP sau ambele)
- Controlul lățimii de bandă (descărcare și încărcare), setarea maximă a lățimii de bandă
Aplicații SIP
- Cronometrul sesiunii SIP (RFC 4028)
- Reîmprospătarea sesiunii SIP: UAC sau UAS
- Criptarea SIP
- Suportă Proxy Outbound / STUN NAT Traversal
- Suportă serverul SIP primar și de rezervă
Caracteristici apel
- Suportă formarea peer-to-peer
- FXO cu 4 linii se conectează la linia PSTN
- Recunoașterea apelantului DTMF (înainte / după primul apel) și FSK (înainte de primul apel), ETSI și Bellcore
- ID-ul apelantului DTMF începe și se oprește configurarea BIT
- configurația volumului de fax T.38
Configurația liniei FXO
| | |
| Hardware |
| WAN |
1 x 10/100Mbps RJ-45 port |
| LAN |
1 x 10/100Mbps RJ-45 port |
| Voce |
4 x RJ-11 connection (4 x FXO) |
| Protocoale și standard |
| Rețele de date |
IPv4 (RFC 791) and IPv6
IPv6 auto configuration (RFC 4862)
IPv6 only, IPv4 only or dual stack
MAC address (IEEE 802.3)
MAC clone setting
Vendor Class ID
IP / ICMP / ARP / RARP / SNTP
Static IP
DHCP Client (RFC 2131), WAN port
DHCP Server, LAN port
NAT Server (RFC 1631)
PPPoE Client / DNS Client / TFTP Client
DDNS (Planet DDNS, Easy DDNS, DynDNS)
Firewall
URL / IP / MAC / Port Filter
Application Program Filter
Port Forwarding (TCP, UDP or both)
Bandwidth control (download and upload), maximum bandwidth priority setting
UPnP Server at LAN port
Behind NAT, use DMZ for NAT traversal
SNTP with time zone and Daylight Saving
TCP/UDP (RFC 793/768), RTP/RTCP (RFC 1889/1890), IPV4 ICMP (RFC 792)
VoIP VLAN Support 802.1Q, 802.1P
VLAN ID Range: 2 to 4094
VLAN Priority: 0 to 7 (Highest Priority)
QoS: DiffServ (RFC 2475), TOS (RFC 791, 1394)
|
| Voice Gateway |
RFC3261 compliance
Supports up to 4 SIP Trunks to Register
SIP UDP Protocol
Supports SIP compact Form
Supports SIP HOLD Type: Send Only, 0.0.0.0 or inactive
SIP Session Timer (RFC 4028)
SIP Session Refresher: UAC or UAS
SIP Encryption
MD5 Digest Authentication (RFC 2069 / RFC 2617)
Reliability of provision response PRACK (RFC 3262)
Early/Delay Media support
Offer/Answer (RFC 3264)
Message Waiting Indication (RFC 3842)
Event Notification (RFC 3265)
REFER (RFC 3515)
Supports Outbound Proxy
Supports Primary and Backup SIP Server
Supports STUN NAT Traversal
Supports “rport” parameter (RFC 3581)
Configure SIP local Port
SIP QoS Type: DiffServe or QoS
Accept Proxy Only : Yes or No
|
| Codec audio |
G.711 A-law/μ-law, G.729A, G.723.1 (6.3K, 5.3K)
Select voice codec priority : Local or Remote
Voice Payload size (ms) configuration
Silence Suppression
VAD/CNG
LEC : Line Echo Canceller
Max Echo Tail Length (G.168): 32, 64 and 128ms
Packet Loss Compensation
Automatic Gain Control
In-band/out of band DTMF (RFC 4733, RFC 2833 / SIP INFO)
Adaptive/Configurable Jitter Buffer
G.168 Acoustic Echo Cancellation
Configure RTP basic Port
RTP QoS Type : DiffServ or TOS
Phone Book (50 records) for peer to peer calls
Dialing Plan with drop, replace, Insert dialing digits
Selects first digit and inter digit timeout duration (Sec)
Selectable Call Progress Tone
Supports Specified Line Calling
|
| funcţii |
| Funcții de apel |
Supports Peer to Peer dialing
4-line FXO connects to PSTN Line
Caller ID recognition DTMF (before/after 1st ring) and FSK (before 1st ring), ETSI and Bellcore
DTMF Caller ID start and stop BIT configurable
Current Drop Detection to release FXO port
Disconnect tone recognition to release FXO port
Tone Generation: Ring Back, Dial, Busy, call waiting, ROH, Warning, Holding, Stutter dial tone and disconnect tone
Configure Tone Frequency, Cadence, Level and Cycle
Select Tone specification by Country name List
Global Country Based Tone Specification
NAT Traversal support STUN, UPNP and Behind NAT
Out-Band DTMF with RFC2833 and SIP Info
RFC 2833 Payload type: 101 or 96
DTMF send out ON and OFF Time configure
DTMF incoming recognition Minimum ON and OFF time
DTMF Relay Volume configuration
T.38 FAX Volume configuration
Flash Time transmit via SIP Info (Enable or Disable)
Message Waiting Indication (Stutter Tone Notice)
Blocks Anonymous Call
Call Hold, Call Transfer
|
| Configurarea liniei FXO |
Activates or deactivates : Line ID, Line Phone number
Polarity Reversal detection or generation for call establish and Billing
HOT Line to desired phone number
Plays voice file to incoming call
Repeats playing voice file counts
Self-recorded voice files to upload
Generates FLASH TIME to PSTN network
T.38 or FAX Relay Type
Incoming and outgoing dB value configurable
Dialing Answer Delay time to establish call path
Answers PSTN incoming call after how many ring cycles
Caller ID detection mode by Country selection
VoIP dial to FXO/PSTN Line: 1 stage dialing and 2 stage dialing
Outgoing SIP Caller ID Selection
Supports 4 SIP Trunk
Accepts desired SIP Proxy incoming calls Only
|
| Planul de rutare flexibil |
Prefix Match and Length
Priority Ring
Cyclic Ring
Simultaneous Ring
Programmable Hunting Cycle
Backup Routes with Digit Manipulation
Default Routes
|
| Planuri de apelare flexibile |
Retrieves transfer call from 3rd party by dial code (default: *#)
Inter digit time out setting
First digit dial out delay time setting
End of dial keypad number
Dial Rule : Match dial prefix and maximum digits length (1-15)
Phone Book can be exported or imported
|
| Analog FXO cu 2 fire |
Incoming Ring frequency recognition range: 10 to 70 Hz
Incoming Ring ON time recognition range: 0 to 8000ms
Incoming Ring OFF time recognition range: 0 to 8000ms
Incoming Ring Level recognition range: 10 to 95Vrms
Flash Time Detection: range from 80 to 800 ms
Configure Ring Cadence, Frequency and Voltage
|
| administrare |
Administrative Telnet CLI and HTTP, HTTPS
HTTP provision through MAC address
Multilingual Web User Interface
3 Levels of User Access Right with Password protection with different Web Language (Administrator, Supervisor and User)
HTTP/HTTPS Service Access limitation from WAN port
Configure Service ports at HTTP, HTTPS and telnet Services
Phone Debug Module: Device Control, Call Control, DB, Verbose
SIP Debug Module: Register, Call, SIP Message, Others
SNTP Debug Module
Device Debug Module
DSP Debug
Provides System Status Logs
Connect to external SYSLOG Server
Status display: Network, Line, SIP Trunk status
Diagnostics (debug through Syslog Event Notice)
Debug in real time by Telnet
Auto Provision via HTTP Server
SNMP v2 / Trap
Configuration Backup/Restore
Dual Firmware Image Backup
Reset to factory Default
|
| medii |
| Cerinte de putere |
12V DC, 1.5A |
| Temperatura de Operare |
0 ~ 45 degrees C |
| Umiditatea de funcționare |
10~90% relative humidity, non-condensing |
| Greutate |
500 g |
| Dimensiuni (L x Î x H) |
175 x 32 x 126 mm |
| emisie |
CE, FCC, RoHS |
| Conectori |
Two 10/100Base-TX RJ-45 Ethernet ports
Four RJ-11 ports
DC power jack
|
