Switch-uri uimitoare cu PoE ultra-avansat cu comutare avansată L2 + / L4 și securitate
PLANET GS-5220-16UP2XV și GS-5220-16UP2XVR sunt optimizate pentru costuri, 1,25U , switch-uri Gigabit Ultra PoE cu Ecran tactil LCD pentru a îmbunătăți disponibilitatea aplicațiilor critice de afaceri. Acestea oferă un management al stack-urilor dual IPv6 / IPv4 și un motor de comutare G2 + L2 + / L4 încorporat, împreună cu porturi 16 10/100/1000BASE-T cu Ultra PoE de 75 wați și 2 suplimentare 10Gigabit SFP + porturi . Cu un buget total de putere de până la 400 de wați pentru diferite tipuri de aplicații PoE, GS-5220-16UP2XV și GS-5220-16UP2XVR oferă o soluție de rețea PoE ultra rapidă, sigură și rentabilă pentru întreprinderile mici și întreprinderi. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Control LCD inteligent și intuitiv

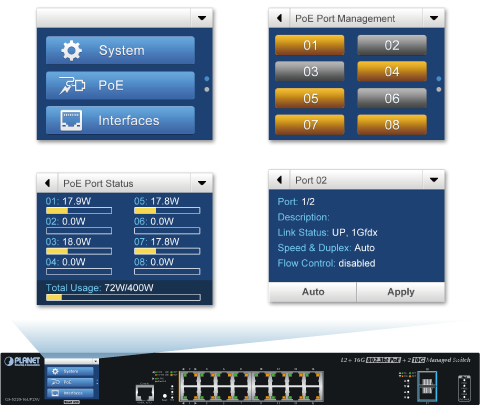

PLANET unic comutatoare PoE inteligente LCD oferă un panou tactil intuitiv pe panoul frontal care facilitează managementul Ethernet și gestionarea PoE PD. Ele promovează în mare măsură eficiența managementului în rețele la scară largă, cum ar fi întreprinderile, hoteluri, mall-uri, clădiri guvernamentale și alte zone publice și dispun de următoarele funcții speciale de gestionare și statut:
■ Adresă IP, configurație VLAN și QoS
■ Managementul și starea PoE
■ Gestionarea porturilor și starea / informații SFP
■ Depanare: diagnosticarea prin cablu și ping-ul IP la distanță
■ Întreținere: reporniți, implicit din fabrică și salvați configurația | | | | & Nbsp; | | | | | | | & Nbsp; | | | Dispozitive ONVIF convenabile și inteligente cu funcții de detectare

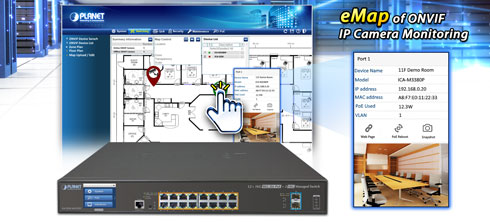

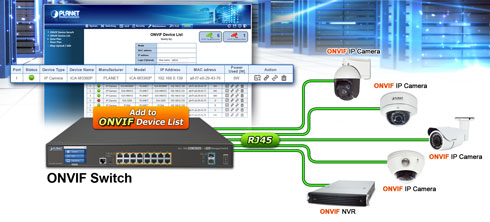

PLANET a dezvoltat recent o caracteristică minunată - ONVIF Support - care este proiectată special pentru colaborarea cu Surveillances video IP. Din GUI-urile GS-5220-16UP2XV și GS-5220-16UP2XVR, clienții au nevoie doar de un singur clic pentru a căuta și afișa toate dispozitivele ONVIF prin intermediul aplicației de rețea. În plus, clienții pot încărca imagini pe podea în comutator și permit amplasarea dispozitivelor de supraveghere pentru o inspecție și o planificare mai ușoară. În plus, clienții pot obține informații de supraveghere în timp real și starea online / offline, și, de asemenea, permit controlul pornirii PoE din GUI.
| | | | & Nbsp; | | | | | | | & Nbsp; | | | | | | | & Nbsp; | | | 75 Watți de putere pe UTP cu 4 perechi

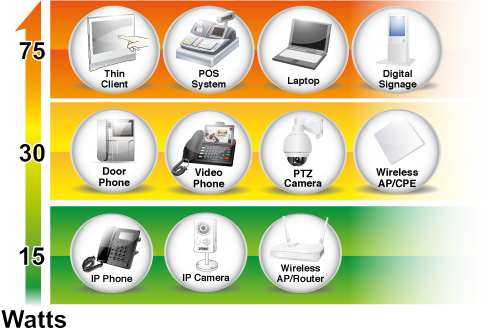

Serverele GS-5220-16UP2XV și GS-5220-16UP2XVR ultra PoE adoptă standardul IEEE 802.3at / af. În loc să transmită puterea pe UTP răsucite cu 2 perechi, fie că este vorba de capătul de capăt (pinii 1, 2, 3 și 6), fie de mijlocul (Pins 4,5,7 și 8), acestea oferă posibilitatea de a genera până la 75 watt de putere prin utilizarea tuturor celor patru perechi de cabluri standard Cat.5e / 6 Ethernet. În noul sistem cu 4 perechi, două controlere PSE vor fi utilizate pentru alimentarea atât a perechilor de date, cât și a perechilor de rezervă. Poate oferi mai multe aplicații PoE, cum ar fi:
■ PoE PTZ viteză dom.
■ Orice dispozitiv de rețea care necesită o putere PoE mai mare pentru a funcționa normal
■ Client subțire
■ AIO (All-in-One) atingeți PC-ul
■ Afișaj digital de afișare digitală
| | | | & Nbsp; | | | | | | | & Nbsp; | | | Funcții PoE unice încorporate pentru gestionarea dispozitivelor mobile
Fiind switch-urile PoE gestionate pentru rețele de supraveghere, wireless și VoIP, GS-5220-16UP2XV și GS-5220-16UP2XVR dispun de următoarele funcții speciale de gestionare a PoE:
■ Verificare PD în viață
■ reciclarea programată a energiei
■ Programul PoE
■ Monitorizarea utilizării PoE
Verificarea inteligentă a dispozitivului alimentat în viață
GS-5220-16UP2XV și GS-5220-16UP2XVR pot fi configurate pentru a monitoriza starea PD conectată (dispozitiv alimentat) în timp real prin acțiunea ping. Odată ce PD-ul nu mai funcționează și nu răspunde, GS-5220-16UP2XV și GS-5220-16UP2XVR vor relua alimentarea PoE-ului și vor readus PD-ul la muncă. Acestea vor spori considerabil fiabilitatea rețelei prin portul PoE, resetând sursa de alimentare a PD și reducând sarcina administratorului.
Reciclarea programată a energiei
GS-5220-16UP2XV și GS-5220-16UP2XVR permit ca fiecare dintre camerele PoE IP conectate sau punctele de acces fără fir PoE să fie repornită la un anumit interval de timp în fiecare săptămână. Prin urmare, acestea vor reduce șansa de aparat de fotografiat IP sau accident de AP rezultat din depășirea tamponului.
Programul PoE pentru economisirea energiei
În conformitate cu tendința de economisire a energiei la nivel mondial și contribuind la protecția mediului, GS-5220-16UP2XV și GS-5220-16UP2XVR pot controla în mod eficient alimentarea cu energie în afară de capacitatea lor de a oferi putere înaltă watte. " Programul PoE ??? vă permite să activați sau să dezactivați alimentarea cu energie PoE pentru fiecare port PoE în intervale de timp specificate și este o funcție puternică pentru a ajuta IMM-urile sau întreprinderile să economisească energie și bani. De asemenea, crește securitatea prin pornirea PD-urilor, care nu ar trebui să fie utilizate în timpul orelor de afaceri.
Monitorizarea utilizării PoE
Prin intermediul diagramei de utilizare a puterii în interfața de gestiune web, GS-5220-16UP2XV și GS-5220-16UP2XVR permit administratorului să monitorizeze starea consumului de energie al PD-urilor conectate în timp real. Astfel, aceasta sporește considerabil eficiența managementului facilităților.
Cost-eficiente 10Gbps Capacitate Uplink
10G Ethernet este un salt mare în evoluția Ethernet. Cele două sloturi SFP + 10G ale modelelor GS-5220-16UP2XV și GS-5220-16UP2XVR acceptă 10GBASE-SR / LR sau 1000BASE-SX / LX administratorul poate alege în mod flexibil transceiverul potrivit SFP / SFP + în funcție de distanța de transmisie sau viteza de transmisie necesară pentru extinderea eficientă a rețelei. Ei sprijină foarte mult rețeaua SMB pentru a atinge performanța maximă de 10Gbps într-un mod eficient din punct de vedere al costurilor, deoarece interfața de 10GbE ar putea fi de obicei disponibilă în Layer 3 Switch, dar Layer 3 Switch ar putea fi prea scump pentru SMB-uri.
Alimentare redundantă AC / DC pentru a asigura funcționarea continuă
GS-5220-16UP2XVR este echipat în special cu o sursă de alimentare de 100 ~ 240V ca și o sursă de alimentare de 36 ~ 60V DC pentru a furniza o sursă de alimentare redundantă fiabilă și scalabilă. Sistemul de alimentare continuă este conceput special pentru a îndeplini cerințele echipamentelor de înaltă tehnologie care necesită cea mai mare integritate a puterii. Cu sursa de alimentare de 36 ~ 60V DC, GS-5220-16UP2XVR poate acționa ca un dispozitiv la nivel de telecomunicație care poate fi localizat în camera electronică. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Design prietenos pentru mediul înconjurător, ventilator inteligent pentru funcționare silențioasă
GS-5220-16UP2XV și GS-5220-16UP2XVR dispun de o carcasă metalică de 19 inch, un design redus de zgomot și un sistem eficient de ventilare. Acesta susține tehnologia fan inteligent care controlează automat viteza ventilatorului încorporat pentru a reduce zgomotul și pentru a menține temperatura comutatorului PoE pentru o capacitate optimă de ieșire a puterii. GS-5220-16UP2XV și GS-5220-16UP2XVR sunt capabile să funcționeze în mod fiabil, stabil și liniștit în orice mediu, fără a afecta performanța acestuia.

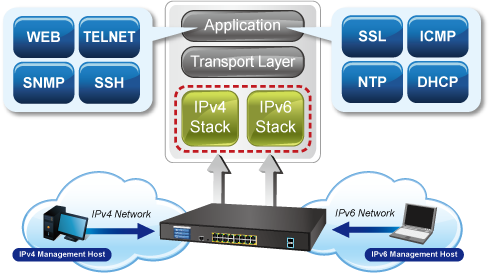

Soluție pentru rețelele IPv6
Prin sprijinirea setului dual IPv6 / IPv4 și a numeroaselor funcții de management cu interfețe ușor de utilizat și prietenoase, GS-5220-16UP2XV și GS-5220-16UP2XVR sunt cele mai bune alegeri pentru furnizorii de servicii de supraveghere IP, VoIP și wireless pentru a implementa rețeaua IPv6. De asemenea, ajută IMM-urile să parcurgă epoca IPv6 cu cea mai mică investiție, dar nu este necesară înlocuirea facilităților de rețea în timp ce ISP-urile construiesc rețeaua de margini IPv6 FTTx. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Routing IPv4 și IPv6 VLAN pentru o gestionare sigură și flexibilă
Pentru a ajuta clienții să rămână în fruntea afacerilor, seria de switch-uri GS-5220 nu oferă numai performanțe de transmisie superioare și tehnologii excelente Layer 2, ci oferă și funcția de rutare VLAN IPv4 / IPv6, care permite interconectarea diferitelor VLAN-uri și diferite adrese IP scopul de a avea un management extrem de sigur, flexibil și o utilizare mai simplă în rețea.

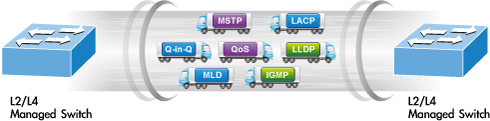

Caracteristici robuste ale stratului 2
Seria GS-5220 poate fi programată pentru funcții avansate de gestionare a comutării, cum ar fi agregarea dinamică a portului, Q-in-Q VLAN , , Layer 2/4 QoS, controlul lățimii de bandă și snooping IGMP / MLD . Seria SGS-5220 permite funcționarea unui trunchi de mare viteză care combină mai multe porturi. Constă dintr-un maxim de 9 grupuri de trunchi cu 2 porturi pentru fiecare grup și suportă și eșecul conexiunii. | | | | & Nbsp; | | | | | |

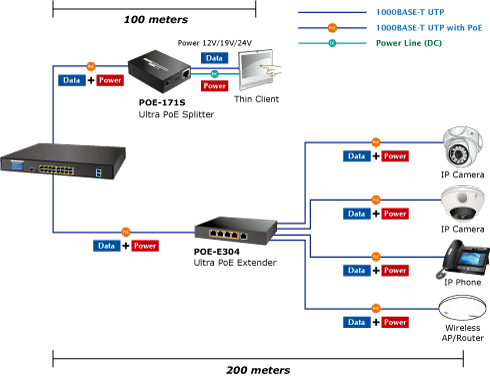

Soluție de rețea ultra-PoE
PLANET GS-5220-16UP2XV și GS-5220-16UP2XVR pot construi cu ușurință o soluție de rețea ultra-PoE pentru sistemul de securitate cibernetică pentru întreprinderi. De exemplu, poate funcționa cu sistemul POS și clientul subțire pentru a efectua o protecție globală de securitate pentru afacerile de astăzi. GS-5220-16UP2XV, GS-5220-16UP2XVR și POE-171S / IPOE-171S Splitter Ultra PoE funcționează ca o pereche pentru a oferi cea mai ușoară modalitate de alimentare a dispozitivelor Ethernet care necesită o intrare de mare putere. Receptoare de date și de alimentare de la GS-5220-16UP2XV și GS-5220-16UP2XVR, POE-171S / IPOE-171S separă datele digitale și alimentarea în mai multe ieșiri opționale (12V, 19V sau 24V DC) pentru dispozitive non-PoE laptop-uri, client subțire, sistem POS, camere de rețea PTZ (Pan, Tilt & Zoom), domenii de viteză PTZ, telefoane IP cu touch-screen color, puncte de acces LAN wireless multi-canal și alte dispozitive de rețea la o distanță de până la 100 de metri. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Protocolul Spanning Tree Multiple cu soluția PoE IP Office pentru SMB și grupuri de lucru
GS-5220-16UP2XV și GS-5220-16UP2XVR prezintă o capacitate puternică și rapidă de auto-recuperare pentru a preveni întreruperile și intruziunile externe. Acestea încorporează Multiple Spanning Tree Protocol ( 802.1s MSTP ) în rețeaua de automatizare a clientului pentru a spori fiabilitatea sistemului și timpul de funcționare. Adoptarea standardului Ultra PoE IEEE 802.3af / 802.3at / 802.3bt, GS-5220-16UP2XV și GS-5220-16UP2XVR se pot conecta direct la orice noduri terminale IEEE 802.3at / ultra PoE, cum ar fi PTZ (Pan, Tilt & Zoom) camere de rețea și camere cu viteză dome. GS-5220-16UP2XV și GS-5220-16UP2XVR pot ajuta cu ușurință întreprinderile cu infrastructura de rețea disponibilă pentru a construi sisteme wireless AP, IP și sisteme VoIP, în care puterea poate fi controlată la nivel central.
| | | | & Nbsp; | | | | | |
100 100 / b 1000BASE-T porturi de cupru Gigabit RJ45 cu injector de 16 biți IEEE 802.3af / la / bt Ultra PoE 2 sloturi LF SFP + <10 GBASE-SR , compatibile cu SFP 1000BASE-SX / LX / BX pentru gestionarea și configurarea bazei de comutare
- Compatibil cu IEEE 802.3at Power over Ethernet Plus, end-span / mid-span PSE
- Înapoi compatibil cu IEEE 802.3af Power over Ethernet
- Până la 16 porturi de dispozitive ultra-PoE IEEE 802.3af / IEEE 802.3at / IEEE 802.3bt alimentate
- Suportă putere PoE de până la 75 wați pentru fiecare port PoE ultra
- Detectează automat dispozitivul alimentat (PD)
- Protecția circuitului împiedică interferența între porturi
- alimentarea până la 100 de metri
- Managementul PoE
- - Controlul bugetului de putere PoE total
- PoE admin-mode control
- - Prioritate de alimentare a portului PoE
- - Limitarea puterii portului PoE
- Controlul pragului de temperatură
- - verificarea viu a PD
- - programul PoE
Caracteristicile Layer 2 - Previne pierderea pachetului cu presiune de întoarcere (jumătate duplex) și cadru de pauză IEEE 802.3x controlul fluxului (full-duplex)
- Performanță ridicată a Store-aarhitectură nd-Forward și filtrarea runt / CRC elimină pachetele eronate pentru a optimiza lățimea de bandă a rețelei
- Suport pentru controlul Storm
- - Unicast Unicast
b> VLAN - - VLAN etichetat IEEE 802.1Q
- - Până la 255 grupuri VLANs, din 4094 ID-uri VLAN
(VLAN Q-in-Q, IEEE 802.1ad) - - VLAN privat Edge (PVE)
- VLAN Voice - Suportă Spanning Tree Protocol
- - IEEE 802.1D Spanning Tree Protocol
- - Protocolul IEEE 802.1s Multiple Spanning Tree, acoperit de VLAN
- - Protecție BPDU
- Suportă Agregarea Link >
- - Canal etic Cisco (static trunk)
- - Maximum 9 grupuri de trunchi, până la 2 porturi per grup de trunchi
- - Lățime de bandă de până la 40 Gbps (mod duplex complet)
- Oferă oglindă port sau multi-la-1
- Oglindirea portului pentru a monitoriza traficul de intrare sau de ieșire de pe un anumit port
- Protecție la buclă pentru a evita buclele de difuzare
br/>
Caracteristici Layer 3 - Interfețe IP (maxim 8 interfețe VLAN)
- Routing (32 intrări de rutare)
- Protocoale de rutare (rutare statică software IPv4 / IPv6)
Calitatea serviciilor - Ingress Shaper și limita ratei de expansiune pentru controlul lățimii de bandă a portului
8 cozi prioritare pe toate porturile de comutare - Clasificarea traficului
- - Coordonarea IEEE 802.1p CoS
- - Prioritatea TOS / DSCP / IP a pachetelor IPv4 / IPv6
- - Număr de port IP TCP / UDP
- - Aplicație tipică de rețea
- Politici CoS cu prioritate strictă și cu rotație rotundă (WRR)
- Controlul lățimii de bandă de intrare / ieșire pe fiecare port
- Trafic de control pe portul comutator
- Remarcărea DSCP
Multicast - Suportă snooping IGMP v1, v2 și v3 < și v2
- Suport pentru modul Querier
- Filtrarea portului snooping IGMP
- Filtrarea portului Snooping MLD
- li>
- Autentificare
- - IEEE 802.1x pe bază de porturi / bazate pe MAC securitate autentificare acces la rețea
- - client RADIUS încorporat să coopereze cu serverele RADIUS
- - autentificare acces utilizator TACACS + autentificare autentificare
- Lista de control al accesului
- - Lista de control acces bazată pe MAC
- Legarea adresei IP
- DHCP Snooping pentru filtrarea mesajelor DHCP neîncredințate
- Inspecția dinamică ARP adresa legată
- Protecția sursei IP împiedică parola IPd Limite de viteză de expansiune pentru controlul lățimii de bandă a portului
- 8 cozi prioritare pe toate porturile de comutare
- Clasificarea traficului
- - IEEE 802.1p CoS
- Prioritate TOS / DSCP / IP a pachetelor IPv4 / IPv6 - - Număr port IP TCP / UDP
- - Aplicație tipică de rețea
- (WRR) Politicile CoS
- Suportă controlul lățimii de bandă QoS și In / Out pe fiecare port
- Poliția de trafic pe portul comutator
Multicast - Suportă snooping IGMP v1, v2 și v3 < și v2
- Suport pentru modul Querier
- Filtrarea portului snooping IGMP
- Filtrarea portului Snooping MLD
- li>
- Autentificare
- - IEEE 802.1x pe bază de porturi / bazate pe MAC securitate autentificare acces la rețea
- - client RADIUS încorporat să coopereze cu serverele RADIUS
- - autentificare acces utilizator TACACS + autentificare autentificare
- Lista de control al accesului
- - Lista de control acces bazată pe MAC
- Legarea adresei IP
- DHCP Snooping pentru filtrarea mesajelor DHCP neîncredințate
- Inspecția dinamică ARP adresa legată
- Protecția sursei IP împiedică atacurile de falsificare IP
- gestionarea accesului la adresa IP pentru a împiedica intruderul neautorizat
Gestionare - Managementul stack-urilor IPv4 și IPv6
- Interfețe de administrare a comutatoarelor
- - Consola / Telnet Command Line Interface
- - Administrare switch switch
- - SSH / SSL management switch SNMP v1, v2c și v3 < acces securizat
- - ecran tactil color LCD de 2,4 inch
- IPv6 management IP / NTP / DNS
- File Transfer Protocol (TFTP)
- BOOTP și DHCP pentru alocarea adreselor IP
- Întreținerea sistemului
- - Încărcare / descărcare firmware prin HTTP / TFTP
- - butonul Resetare pentru reinițializarea sistemului sau resetarea la valorile implicite din fabrică
- - Imagini duale
- Relay DHCP
- Conținutul Privilege de nivel utilizator
- NTP (Protocolul de rețea în timp)
- Protocolul de descoperire a stratului de legătură (LLDP) și LLDP-MED
- Diagnosticarea rețelei
- - ICMPv6 / ICMPv4 remote ping
- - Tehnologia de diagnosticare prin cablu oferă mecanismul de detectare și raportare a potențialului probleme de cablare
- Alarma de la distanță SMTP / Syslog
- Patru grupuri RMON (istoric, statistici, alarme și evenimente)
- Sistem de logare
- PLANET Smart Discovery Utility pentru managementul implementării
- Ventilator inteligent cu control al vitezei
Sistem redundant de alimentare (GS-5220-16UP2XVR) - Redundant 100 ~ 240V AC / 36-60V DC putere dublă
- Protecție redundantă la activarea activă a curentului
- Rezistență la defectarea alimentării catastrofale pe o singură sursă de alimentare
- Toleranța la defecțiune și reziliența
g atacuri - gestionarea accesului la adresa IP pentru a împiedica accesul neautorizat
Gestionare - Managementul stack-urilor IPv4 și IPv6
- Interfețe de administrare a comutatoarelor
- - Consola / Telnet Command Line Interface
- - Administrare switch switch
- - SSH / SSL management switch SNMP v1, v2c și v3 < acces securizat
- - ecran tactil color LCD de 2,4 inch
- IPv6 management IP / NTP / DNS
- File Transfer Protocol (TFTP)
- BOOTP și DHCP pentru alocarea adreselor IP
- Întreținerea sistemului
- - Încărcare / descărcare firmware prin HTTP / TFTP
- - butonul Resetare pentru reinițializarea sistemului sau resetarea la valorile implicite din fabrică
- - Imagini duale
- Relay DHCP
- Conținutul Privilege de nivel utilizator
- NTP (Protocolul de rețea în timp)
- Protocolul de descoperire a stratului de legătură (LLDP) și LLDP-MED
- Diagnosticarea rețelei
- - ICMPv6 / ICMPv4 remote ping
- - Tehnologia de diagnosticare prin cablu oferă mecanismul de detectare și raportare a potențialului probleme de cablare
- Alarma de la distanță SMTP / Syslog
- Patru grupuri RMON (istoric, statistici, alarme și evenimente)
- Sistem de logare
- PLANET Smart Discovery Utility pentru managementul implementării
- Ventilator inteligent cu control al vitezei
Sistem redundant de alimentare (GS-5220-16UP2XVR) - Redundant 100 ~ 240V AC / 36-60V DC putere dublă
- Protecție redundantă la activarea activă a curentului
- Rezistență la defectarea alimentării catastrofale pe o singură sursă de alimentare
- Toleranța la defecțiune și reziliența
| | |
| Specificații hardware |
| Porturile de cupru |
16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP + sloturi |
2 10GbBASE-SR/LR SFP+ interfaces (Port-17 to Port-18)
Compatible with 1000BASE-SX/LX/BX SFP transceiver |
| Consolă |
1 x RS232-to-RJ45 serial port (115200, 8, N, 1) |
| Schimbarea arhitecturii |
Store-and-Forward |
| Comutatorul Fabric |
72Gbps/non-blocking |
| tranzitată |
53.57Mpps@64Bytes |
| Tabel de adrese |
16K entries, automatic source address learning and aging |
| Tampon de date partajat |
32M bits |
| Controlul debitului |
IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex
|
| Jumbo Frame |
10K bytes |
| Butonul de resetare |
< 5 sec: System reboot
> 5 sec: Factory default
|
| Dimensiuni (L x Î x H) |
440 x 300 x 56 mm, 1.25U height |
| Greutate |
GS-5220-16UP2XV: 4558g
GS-5220-16UP2XVR: 4658g |
| LED |
System:
SYS (Green)
AC/PWR (Green)
DC (Green) (GS-5220-16UP2XVR Only)
Fan1/2/3 Alert ( Red )
PoE PWR Alert ( Red )
PoE Ethernet Interfaces (Port-1 to Port-16):
bt PoE (Green) , af/at PoE (Orange)
Ethernet Interfaces (Port-1 to Port-16):
1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange)
1/10G SFP+ Interfaces (Port-17 to Port-18):
1G (Green), 10G (Orange) |
| Consumul de energie |
GS-5220-16UP2XV:
Max. 468 watts/1569.88 BTU
GS-5220-16UP2XVR:
AC: Max. 468 watts/1569.88 BTU
DC: Max. 36.6 watts/124.88 BTU |
| Cerințe de alimentare - AC |
GS-5220-16UP2XV:
AC 100~240V, 50/60Hz, 4.3A
GS-5220-16UP2XVR:
AC 100~240V, 50/60Hz, 4.3A |
| Cerințe de alimentare - DC |
GS-5220-16UP2XVR: DC 36~60V, 2A |
| Protecția ESD |
6KV DC |
| Ventilator |
3 smart fan |
| Putere peste Ethernet |
| PoE Standard |
IEEE 802.3af/802.3at/802.3bt Ultra PoE PSE |
| Tip de alimentare PoE |
End-span/Mid-span/UPoE |
| Putere de ieșire PoE |
Per port 53V DC, 75 watts (max.) |
| Alocarea pinilor de putere |
End-span: 1/2(-), 3/6(+)
Mid-span: 4/5(+), 7/8(-)
UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-)
|
| PoE Power Buget |
400 watts (max.) |
| PoE Ability PD @ 15 wați |
16 units |
| PoE Ability PD @ 30 wați |
13 units |
| PoE Ability PD @ 60 wați |
6 units |
| Funcțiile de gestionare a stratului 2 |
| Configurația portului |
Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
|
| Starea portului |
Display each port’s speed duplex mode, link status, flow control status,
auto-negotiation status, trunk status
|
| Port Mirroring |
TX/RX/Both
Many-to-1 monitor
|
| VLAN |
802.1Q tagged based VLAN
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
MVR (Multicast VLAN registration)
Up to 255 VLAN groups, out of 4095 VLAN IDs
|
| Agregarea legăturii |
IEEE 802.3ad LACP/static trunk
9 groups with 2 port per trunk
|
| Spanning Tree Protocolul |
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
|
| QoS |
Traffic classification based, strict priority and WRR
8-level priority for switching:
- Port number
- 802.1p priority
- 802.1Q VLAN tagging
- DSCP/ToS field in IP packet
|
| IGMP Snooping |
IGMP (v1/v2/v3) snooping, up to 255 multicast groups
IGMP querier mode support
|
| MLD Snooping |
MLD (v1/v2) snooping, up to 255 multicast groups
MLD querier mode support
|
| Lista de control al accesului |
IP-based ACL/MAC-based ACL
Up to 256 entries
|
| Bandwidth Control |
Per port bandwidth control
Ingress: 100Kbps~1000Mbps
Egress: 100Kbps~1000Mbps
|
| Funcțiile stratului 3 |
| Interfețe IP |
Max. 8 VLAN interfaces |
| Tabel de rutare |
Max. 32 routing entries |
| Protocoale de rutare |
IPv4 software static routing
IPv6 software static routing
|
| administrare |
| Interfețe de management de bază |
Console; Telnet; Web browser; SNMP v1, v2c; 2.4-inch color LCD touch screen |
| Interfețe de management securizate |
SSH, SSL, SNMP v3 |
| SNMP MIB |
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Groups 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP |
| Conformitatea standardelor |
| Respectarea reglementărilor |
FCC Part 15 Class A, CE |
| Respectarea standardelor |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt 4-pair Power over Ethernet
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2 |
| Mediu inconjurator |
| De operare |
Temperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
|
| Depozitare |
Temperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
|
|
.jpg)
