Distribuția centralizată a energiei electrice pentru sistemul de supraveghere IP HD
FGSD-1011HP, un nou membru al familiei de switch-uri PoE Fast Ethernet PLANET 802.3at, oferă 8 porturi 10 / 100Mbps 802.3af / la Power over Ethernet, port 1 gigabit și port SFP 1 Gigabit cu un total de PoE de 120 de wați buget. Bugetul său de putere este mai mult decât suficient pentru orice aplicații de rețea cu transmisie de viteză rapidă Ethernet. Cele opt porturi PoE 802.3af / PoE au funcția de injector de putere PoE care poate conduce 8 dispozitive compatibile cu IEEE 802.3at. FGSD-1011HP oferă, de asemenea, o performanță simplă, economică și fără blocare a vitezei firului. Dispune de o carcasă metalică compactă de 9 inchi, potrivită pentru implementarea desktop în aplicația SOHO office sau department
| | | | & Nbsp; | | | Distanța extinsă pentru transmiterea puterii și a datelor

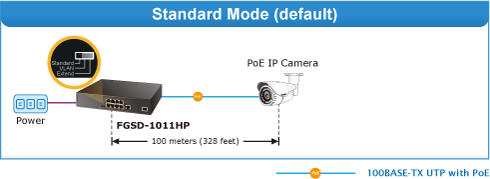

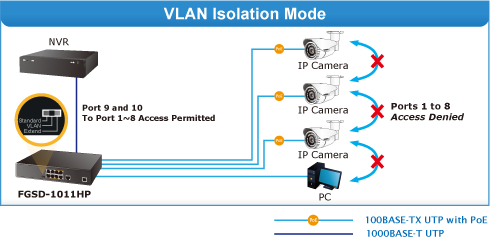

Întrerupătorul DIP solid integrat oferă modurile de funcționare "Standard", "VLAN" și "Extend". FGSD-1011HP funcționează ca un comutator normal IEEE 802.3af / la PoE în modul de funcționare "Standard". Modul de funcționare "VLAN" include funcția VLAN bazată pe porturi, care poate ajuta la prevenirea influențării reciproce a multicastului sau difuzării camerei IP.

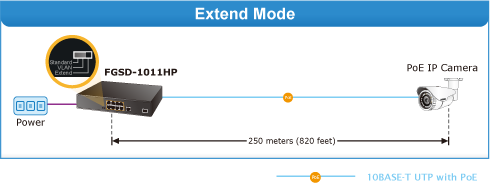

| | | | & Nbsp; | | | | | | | & Nbsp; | | | | În modul de operare "Extend", FGSD-1011HP funcționează pe o bază per-port la o operație duplex de 10Mbps, dar poate suporta o putere de ieșire de 30 de wați PoE pe o distanță de până la 250 de metri depășind limita de 100m pentru cablul Ethernet UTP. Cu această caracteristică nouă, FGSD-1011HP oferă o soluție suplimentară pentru extensia de distanță 802.3af / la PoE, economisind astfel costul instalării cablului Ethernet. Funcția sa de izolare VLAN izolează fiecare port pentru a preveni furtuna de difuzare și pentru a apăra falsificarea DHCP în modul de operare "Extend". | | | | & Nbsp; | | | | | | | & Nbsp; | | | | | | | & Nbsp; | | | Două porturi Gigabit Uplink
FGSD-1011HP vine cu două porturi uplink cu o rată de transfer de 1000Mbps pentru a asigura transmisia de date și video de mare viteză, asigurarea siguranței pentru conexiunea dintre sistemul de supraveghere și rețeaua externă, unde cele opt porturi PoE + pot fi utilizate la întregul lor potențial. >
| | | | & Nbsp; | | | Capabilitatea de legare a fibrei optice permite extinderea implementării rețelei
Slotul mini-GBIC încorporat în FGSD-1011HP suportă detectarea automată a SFP și viteza dublă, deoarece dispune de module de fibră optică 100BASE-FX și 1000BASE-SX / LX SFP (Small Form Factor Pluggable), ceea ce înseamnă că administratorul poate acum flexibil alegeți transmițătorul SFP adecvat pe baza distanței de transmisie sau a vitezei de transmisie necesare pentru extinderea eficientă a rețelei. Distanța poate fi extinsă de la 550 metri la 2 kilometri (fibre multi-mode) și 10/20/30/40/50/60/70/120 kilometri (fibră unică sau fibră WDM). Acestea sunt foarte potrivite pentru aplicații de uplink către switch-ul coloanei vertebrale și a centrului de monitorizare la distanță.
| | | | & Nbsp; | | | | | | | & Nbsp; | | | Protecție robustă
FGSD-1011HP protejează împotriva creșterii ESD de 4KV pentru a îmbunătăți stabilitatea produselor și, de asemenea, protejează rețelele utilizatorilor împotriva atacurilor ESD devastatoare, asigurându-vă că fluxul de operații nu fluctuează.
| | | | & Nbsp; | | | Design prietenos pentru mediul înconjurător, fără ventilator pentru o operație silențioasă
FGSD-1011HP vine cu o carcasă de metal compactă, de dimensiuni mari, ceea ce face ca așezarea unității să fie convenabilă. Dispune de o structură ventilată în care nu este necesar un ventilator de răcire, ceea ce face ca funcționarea sa să fie fără zgomot. În plus, FGSD-1011HP este capabil să funcționeze în mod fiabil și stabil în orice mediu, fără a afecta performanțele sale. Utilizarea PoE PD cu alimentare constantă poate fi realizată cu ușurință și rapid.
| | |

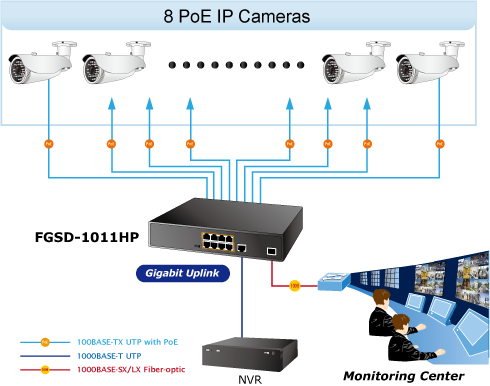

Soluție perfect integrată pentru camera IP PoE și sistemul NVR
Proiectat special pentru aplicațiile de monitorizare IP populare, comutatorul PoE de la FGSD-1011HP 802.3at este poziționat ca un comutator de supraveghere pentru o funcționare rapidă și ușoară a camerei PoE IP cu alimentare. FGSD-1011HP oferă atât funcții PoE 802.3at cât și 802.3af, împreună cu 8 porturi 10 / 100BASE-TX cu 802.3at de 30 wați sau PoE de 15.4 wați în interfețe de cupru RJ-45, 1 Gigabit TP suplimentar < / b> și 1 interfață extra Gigabit SFP pe legătură în sus care susține transmisia de mare viteză a imaginilor de supraveghere și a videoclipurilor.

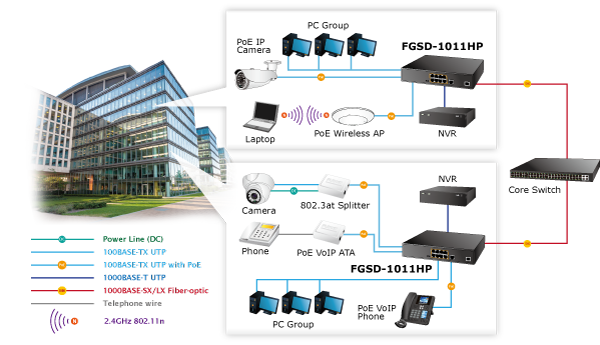

| | | | & Nbsp; | | | | | | | & Nbsp; | | | Comutator IP Office / Workgroup PoE
Cu expansiunea biroului de afaceri, telefoanele suplimentare necesare pot fi instalate cu costuri mai mici prin implementarea sistemului de telefonie PoE IP decât cel al sistemului tradițional de telefonie prin cablu. Switch-ul FGSD-1011HP 802.3af / la PoE ajută întreprinderile să creeze o rețea integrată de date, voce și alimentate. Telefoanele IP compatibile IEEE 802.3af pot fi instalate fără un cablu de alimentare suplimentar, deoarece puterea poate fi furnizată prin intermediul cablului Ethernet standard de la FGSD-1011HP conectat.
| | | | & Nbsp; | | | | Grupul AP fără fir, telefoanele PoE IP și adaptorul de telefonie analogică funcționează perfect cu dispozitivul FGSD-1011HP, care injectează energia prin cablurile Ethernet. Cu implementarea FGSD-1011HP, implementarea de telefonie IP devine mai fiabilă și mai eficientă din punct de vedere al costurilor, ajutând astfel întreprinderile să economisească costuri extraordinare atunci când trec de la sistemul tradițional de telefonie la infrastructura de comunicații de telefonie IP. | | | | & Nbsp; | | | | | |
<10 10/100 Mbps Porturi Fast Ethernet 1 10/100 / 1000BASE-T port fizic Port Ethernet Gigabit 1 Interfață SFP mini-GBIC 1000BASE-X
- Compatibil cu IEEE 802.3af / at Power over Ethernet
- Sus la 8 dispozitive IEEE 802.3af / 2 IEEE 802.3at alimentat
- Suportă putere PoE de până la 30 wați pentru fiecare port PoE
- Buget PoE de 120 W
- 8 porturi care suportă o putere de 52V DC pentru dispozitivul portabil PoE până la 8)
- Comutator DIP hardware pentru selectarea modului "Standard", "VLAN" și "Extend"; modul "Extend" include o distanță de transfer de PoE de 250W la 250m la o viteză de 10Mbps și o izolare VLAN
- (PD)
- Protecția circuitului împiedică interferența între porturi
- Alimentarea la distanță de până la 100m în modul standard
- 10/100/1000 Mbps auto-negociere și auto MDI / MDI-X < li> Controlul fluxului pentru funcționarea full duplex și presiunea de întoarcere pentru funcționarea pe jumătate duplex
- Integrarea motorului de căutare adresă, care susține adresele MAC absolute de 4K
- Învățarea automată a adreselor și îmbătrânirea adreselor
- Comutator DIP solid pentru a izola porturile pentru a preveni difuzarea furtunii și apărarea falsificării DHCP
Hardware | | |
| Specificații hardware |
| Porturi 10 / 100Mbps |
8 10/100BASE-TX MDI/MDI-X RJ45 ports |
| Porturi Gigabit |
1 10/100/1000BASE-T MDI/MDI-X RJ45 port |
| SFP Slot |
1 100/1000BASE-X SFP/mini-GBIC interface |
| PoE Inject Port |
8-port with 802.3af/at PoE injector function (Ports 1 to 8) |
| Afișaj LED |
System:
Power (Green)
10/100BASE-TX RJ45 Interface:
PoE (Orange, Ports 1 to 8)
LNK/ACT (Green, Ports 1 to 8)
10/100/1000BASE-T RJ45 Interface:
1000Mbps LNK/ACT (Green, Port 9)
100/1000BASE-X SFP Interface:
1000Mbps LNK/ACT (Green, Port 10) |
| Comutator DIP |
100m distance in standard mode
250m distance in extend mode (based on the cable category)
|
| Schimbarea arhitecturii |
Store and Forward switch architecture |
| MAC Address Table |
4K MAC address table with auto learning function |
| Comutatorul Fabric |
5.6Gbps |
| Capacitatea de comutare |
4.16Mpps @64bytes |
| Dimensiunea maximă a pachetului |
9K bytes |
| Controlul debitului |
Back pressure for half duplex; IEEE 802.3x pause frame for full duplex |
| Cerinte de putere |
AC 100~240V, 2.5A max. |
| Consumul de energie |
135 watts, 463.2 BTU |
| Dimensiuni (L x Î x H) |
220 x 150 x 44 mm |
| Greutate |
1220g |
| Protecția ESD |
Contact discharge of ±6KV DC
Air discharge of ±8KV DC
|
| Imunitate de supratensiune |
±4KV |
| Putere peste Ethernet |
| PoE Standard |
IEEE 802.3af Power over Ethernet/PSE
IEEE 802.3at Power over Ethernet Plus/PSE
|
| Tip de alimentare PoE |
End-span |
| Alocarea pinilor de putere |
1/2 (+), 3/6 (-) |
| Putere de ieșire PoE |
Per Port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)
Per Port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af)
|
| PoE Power Buget |
120 watts |
| Număr de PD-uri, 7 wați |
8 |
| Număr de PD-uri, 15,4 wați |
8 |
| Număr de PD-uri, 30 wați |
4 |
| Conformitate standard |
| EMI Safety |
CE, FCC |
| Standard de conformitate |
| Mediu inconjurator |
| Mediu de lucru |
0 ~ 50 degrees C |
| Mediu de stocare |
-10 ~ 70 degrees C |
| Umiditatea de funcționare |
5 ~ 95%, relative humidity, non-condensing |
| Depozitare Umiditate |
5 ~ 95%, relative humidity, non-condensing |
