VC-232G

1 port 10/100 / 1000T Ethernet peste convertor coaxial

Overview
Application
Key Features
Specification

Ethernet de înaltă performanță Gigabit pe o soluție coaxială

Pentru a îndeplini necesitățile de conectare Ethernet la coaxială, tehnologia PLANET oferă o generație Ethernet de ultimă generație peste convertorul coaxial, VC-232G. Acesta are portul 1 10/100 / 1000BASE-T RJ45 și conectorul mamă 1 BNC cu o carcasă metalică de dimensiuni compacte, unitatea convenabilă. Lucrând bine cu o rețea coaxială omniprezentă, VC-232G oferă o lățime de bandă excelentă de până la o rată totală de date duplex de 300Mbps care poate extinde o distanță maximă de până la 1,4 km . Este ideal pentru extinderea distanței și a conversiei semnalului prin transmiterea datelor Ethernet de la cablul coaxial la alt cablu UTP de 100 metri pentru orice tip de dispozitiv IP, cum ar fi camera IP IP, punctul de acces fără fir, NVR și semnal digital.

& Nbsp;

Transmitere superioară în amonte și în aval

VC-232G se bazează pe tehnologia de rețea cu două nuclee, Gigabit Ethernet și VDSL2 (Linia Abonatului Digital de mare viteză 2). VC-232G oferă un acces de rețea punct-la-punct stabil, dar de mare viteză, până la o transmisie de date duplex de 300Mbps. Acesta oferă 2 moduri de transmisie selectivă - modul asimetric sau simetric - pentru transmiterea semnalelor în amonte și în aval.

■ Mod asimetric - în aval până la 200Mbps și în amonte de până la 100Mbps

■ Modul simetric - în aval până la 150Mbps și în amonte până la 150Mbps

Modul simetric oferă o rată de transmisie similară atât în aval, cât și în amonte. Pe de altă parte, modul asimetric are o calitate superioară a transmisiei în interval scurt. În toate cazurile, când VC-232G este în mod simetric, acesta oferă o performanță mai bună în amonte, iar atunci când este în modul asimetric, acesta oferă o performanță mai bună în aval.

& Nbsp;

Cabluri coaxiale extinse prin IP pe distanțe lungi

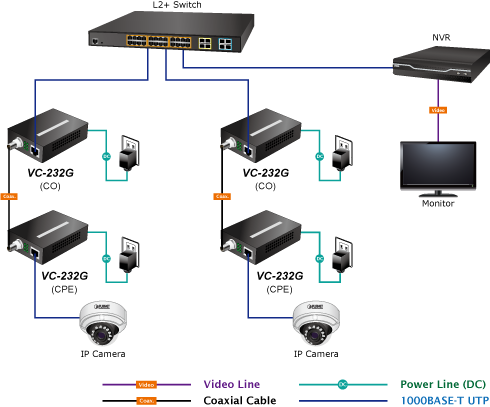

VC-232G este, de asemenea, o soluție Long Reach Ethernet (LRE) care oferă o soluție rapidă de înlocuire și migrare ușoară de la sistemul analogic existent la sistemul complet digital. Un cablu UTP normal poate fi extins până la 100 de metri, dar cu VC-232G, distanța pentru rețeaua Ethernet poate fi extinsă până la 1.400 metri , ceea ce este ideal pentru următoarele aplicații de rețea:

■ Dispozitive de rețea IP de lungă distanță

■ semnalizare digitală IP

■ Televiziune prin cablu la IPTV

■ Educație video la distanță

■ panouri electronice

■ Alte aplicații

Dacă aveți un cablu coaxial în mediul existent, puteți instala o pereche de VC-232G pur și simplu fără a fi nevoie să construiți fire de rețea suplimentare, economisind astfel costurile pentru construcția rețelelor.

& Nbsp;

Instalare simplă și flexibilă

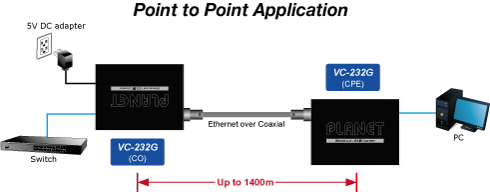

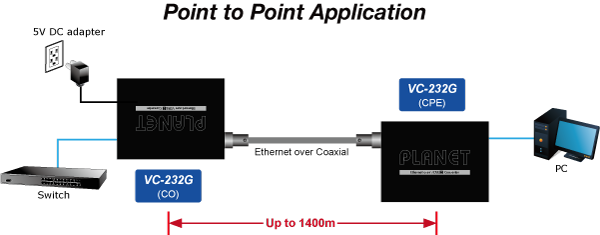

VC-232G oferă două moduri de operare, CPE pe partea clientului și CO central, făcând astfel orice aplicații de rețea ușoare și flexibile. Modul CPE sau CO poate fi ajustat prin utilizarea comutatorului DIP încorporat. Pentru conectarea punct-la-punct, un VC-232G în modul CPE și celălalt în modul CO trebuie să fie configurat ca o pereche de convertoare pentru a efectua conexiunea. Acest lucru permite administratorului să gestioneze eficient rețeaua pe cablu coaxial, ceea ce face ca transmisia pe distanțe mai bune să fie mai bună.

& Nbsp;

Specificații hardware
TP interfață	1 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
VDSL Interface	1 BNC female Ethernet over Coaxial Cabling Coaxial cable: 75 ohm RG-6/U cable, less than12Ω/1000 ft RG-59/U cable, less than 30Ω/1000 ft. Maximum Distance Max. 1400m with data transmission (4,593ft.)
Funcționalitate	DIP-1: Select CO or CPE mode DIP-2: Select G.INP or Interleaved mode DIP-3: Select Band Profile (Asymmetric or Symmetric) DIP-4: Select SNR of 12dB or 8dB
Dimensiuni (L x Î x H)	70 x 97 x 26 mm
Greutate	185g
Necesitatea de alimentare	DC 5V, 2A external power
Indicatoare LED	Power: Green 1000BASE-T LNK/ACT: Green 100BASE-T LNK/ACK: Green VDSL: Green CO: Green CPE: Green
carcasă	Metal
Comutare Specificații
Schema de procesare a comutatorului	Store-and-Forward
Tabel de adrese	2K entries
Controlul debitului	Back pressure for half duplex IEEE 802.3x pause frame for full duplex
Dimensiunea pachetului Jumbo	9K bytes
Specificațiile sistemului
Compatibilitate VDSL	VDSL-DMT 　ITU-T G.993.1 VDSL 　ITU-T G.997.1 　ITU-T G.993.2 VDSL2 (Profile 17a/30a Support) 　ITU-T G.993.5 G. Vectoring 　ITU-T G.998 　G.INP
Conformitatea standardelor
Respectarea standardelor	IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3x Full-duplex flow control IEEE 802.1p Class of Service ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a/30a Support) ITU-T G.993.5 G.Vectoring and G.INP ITU-T G.998
Respectarea reglementărilor	FCC Part 15 Class A, CE
Mediu inconjurator
Temperatura	Operating: 0~50 degrees C Storage: -10~70 degrees C
Umiditate	Operating: 5~95% (non-condensing) Storage: 5~95% (non-condensing)
Performanţă
Performanță coaxială	Interleave(Upstream/Downstream: Mbps) 　Asymmetric (8dB): 　200m ->88/168 　400m ->75/160 　600m ->59/129 　800m ->32/110 　Asymmetric (12dB): 　200m ->78/145 　400m ->69/137 　600m ->48/118 　800m ->26/94 　Symmetric (8dB): 　200m ->129/131 　400m ->117/122 　600m ->101/92 　800m ->62/73 　Symmetric (12dB): 　200m ->117/123 　400m ->102/102 　600m ->88/82 　800m ->47/56 G.INP(Upstream/Downstream: Mbps) 　Asymmetric (8dB): 　200m ->95/200 　400m ->82/175 　600m ->59/151 　800m ->37/122 　Asymmetric (12dB): 　200m ->89/181 　400m ->71/156 　600m ->46/136 　800m ->30/102 　Symmetric (8dB): 　200m ->147/147 　400m ->132/135 　600m ->108/104 　800m ->76/78 　Symmetric (12dB): 　200m ->138/143 　400m ->116/120 　600m ->91/89 　800m ->58/60 *As there are various resistance values in the category of RG-59/U or RG-6/U cable, the actual data rate will vary on the quality of the copper wire and environmental factors.
