Soluție puternică de 10 Gbps pentru toate rețelele cu lungă acoperire
PLANET XGS-6350-12X8TR este un switch Gigabit gestionat de Layer 3 care oferă performanțe de înaltă densitate prin rutarea Layer 3 10Gigabit cu 12 interfețe SFP + și interfețe de 8 Gigabit livrate într-un caz robust. Administratorul poate alege în mod flexibil transceiverul potrivit SFP / SFP + în funcție de distanța de transmisie sau viteza de transmisie necesară pentru extinderea eficientă a rețelei 10G. In plus, cu o tesatura de comutare de 256Gbps, XGS-6350-12X8TR poate gestiona cantitati extrem de mari de date intr-o topologie sigura care leaga serverele de baza sau servere de inalta capacitate pentru intreprinderi, centre de date, campusuri si multe alte aplicatii VoIP, streaming video si multicast sunt utilizate. | | & Nbsp; | | | | & Nbsp; | | Putere dublă AC redundantă pentru a asigura funcționarea continuă
XGS-6350-12X8TR este echipat cu două surse de alimentare de 100 ~ 240V AC pentru instalarea redundantă a alimentării cu energie electrică. De asemenea, este prevăzut un sistem de alimentare redundant pentru a spori fiabilitatea cu unități de alimentare cu curent alternativ dublu. Sistemul energetic redundant este proiectat special pentru a face față cerințelor instalațiilor de înaltă tehnologie care necesită cea mai mare integritate a puterii. | | & Nbsp; | | | | & Nbsp; | | | | & Nbsp; | | Suportul de rutare a stratului 3
XGS-6350-12X8TR permite administratorului să sporească în mod convenabil eficiența rețelei prin configurarea manuală a rutei statice Layer 3, automat prin setările RIP (Routing Information Protocol) sau OSPF (Open Shortest Path First). RIP poate utiliza numărul de hamei ca metric de rutare și poate împiedica buclele de rutare prin implementarea unei limite a numărului de hamei permise într-o cale de la sursă la o destinație .. OSPF este un protocol interior de rutare dinamic pentru un sistem autonom bazat pe link -stat. Protocolul creează o bază de date a legăturii de stat prin schimbarea stărilor de legătură între comutatoarele Layer3 și apoi folosește algoritmul "Cea mai scurtă cale" pentru a genera un tabel de rute bazat pe respectiva bază de date.
performanță ridicată

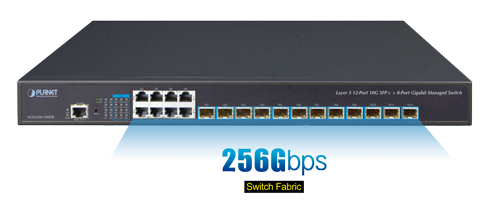

Modelul XGS-6350-12X8TR se mândrește cu o arhitectură de comutare de înaltă performanță, capabilă să furnizeze un material de comutare fără blocare și o viteză a firului de până la 256 Gbps, ceea ce simplifică foarte mult sarcinile de upgradare a rețelei LAN pentru a satisface cerințele de lățime de bandă în creștere. | | & Nbsp; | | | | & Nbsp; | | Sprijin IPv6 abundent
XGS-6350-12X8TR oferă funcții de gestionare IPv6 și caracteristici securizate la nivel de întreprindere, cum ar fi SSH, ACL, WRR (robot rotunjit ponderat) și autentificare RADIUS. XGS-6350-12X8TR ajută astfel întreprinderile să parcurgă epoca IPv6 cu cea mai mică investiție. În plus, nu este necesar să înlocuiți facilitățile de rețea atunci când este construită rețeaua de margini IPv6 FTTx. | | & Nbsp; | | Controlul excelent și securizat al traficului
Modelul XGS-6350-12X8TR este încărcat cu funcții puternice de gestionare a traficului și WRR pentru a îmbunătăți serviciile oferite de telecomunicații și întreprinderi. Funcționalitățile WRR includ clasificatorii de trafic Layer 4 de viteză a firului și limitarea lățimii de bandă, care sunt deosebit de utile pentru unitățile cu mai mulți angajați, pentru unitățile multi-business, Telco sau pentru serviciile de rețea.
| | & Nbsp; | | Securitate puternică
Politicile ACL acceptate pot clasifica traficul pe adrese IP sursă / destinație, adrese MAC sursă / destinație, protocoale IP, TCP / UDP, precedență IP, intervale de timp și ToS. În plus, pot fi efectuate diverse politici pentru a transmite traficul. XGS-6350-12X8TR furnizează de asemenea autentificare de acces bazată pe portul IEEE 802.1x, care poate fi implementată cu RADIUS, pentru a asigura securitatea la nivel de port și pentru a bloca utilizatorii ilegali. Astfel, XGS-6350-12X8TR împuternicește întreprinderile și campusurile să profite din plin de resursele limitate ale rețelei și garantează cea mai bună performanță în transmisiile VoIP și videoconferințe.
| | & Nbsp; | | Caracteristici robuste ale stratului 2
XGS-6350-12X8TR poate fi programat pentru funcții de bază ale comutării de comutare, cum ar fi configurația vitezei portului, agregarea porturilor, VLAN, Spanning Tree Protocol, WRR, controlul lățimii de bandă și snooping IGMP. Acesta susține, de asemenea, VLAN 802.1Q, Q-in-Q, voce VLAN și GVRP Protocol. În plus, numărul de interfețe VLAN este de 1K, iar numărul de ID-uri VLAN este de 4K. Prin sprijinirea agregării porturilor, XGS-6350-12X8TR permite operarea unui trunchi de mare viteză combinat cu mai multe porturi. Acesta permite până la 32 de grupuri pentru trunchiuri, cu maximum 8 porturi pentru fiecare grup.
| | & Nbsp; | | Management eficient și sigur
Pentru o gestionare eficientă, XGS-6350-12X8TR este echipat cu interfețe de administrare pentru console, Web și SNMP. Cu interfața sa de management bazată pe Web, XGS-6350-12X8TR oferă o facilitate de gestionare și configurare ușor de utilizat, independentă de platformă. XGS-6350-12X8TR suportă standardul Simple Network Management Protocol (SNMP) și poate fi gestionat prin orice software de management bazat pe standarde. Pentru reducerea timpului de învățare a produselor, XGS-6350-12X8TR oferă comandă de tip Cisco prin portul Telnet sau consola. Mai mult decât atât, XGS-6350-12X8TR oferă o gestionare securizată la distanță prin susținerea conexiunii SSH care criptează conținutul pachetelor în fiecare sesiune.
| |

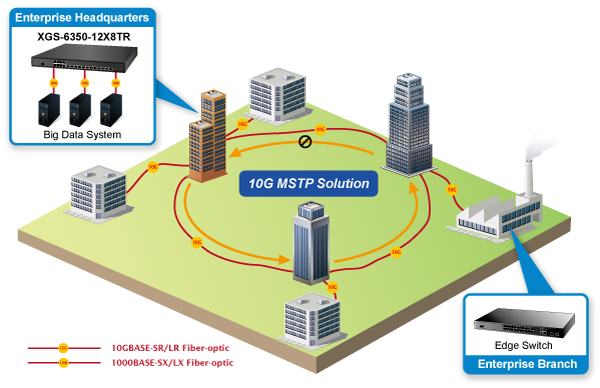

Soluție de rețea de mare disponibilitate pentru rețele mari de date
Prin îmbunătățirea tehnologiei Fiber Optical Ethernet cu caracteristici foarte flexibile, extensibile și ușor de instalat, XGS-6350-12X8TR oferă o viteză de transfer de date de până la 256Gbps prin interfața Fiber Optical și distanța de transmisie poate fi extinsă la 120 km (fibră unică). Modelul XGS-6350-12X8TR are o capacitate puternică de auto-recuperare rapidă pentru a preveni întreruperile și intruziunile externe. Include Protocolul Multiple Spanning Tree Protocol (MSTP 802.1s) în rețeaua de automatizare a clientului pentru a spori fiabilitatea sistemului și timpul de funcționare. XGS-6350-12X8TR este soluția ideală pentru centrele de date, furnizorii de servicii și telecomunicații pentru a construi o conexiune redundantă și a stabili o lățime de bandă mare pentru serverul de date Big Data. | | & Nbsp; | | | | & Nbsp; | | Serviciul Triple Play de soluție de rețea backbone

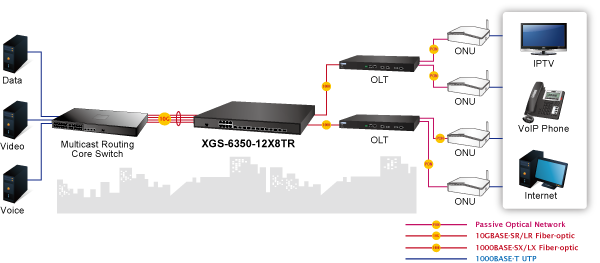

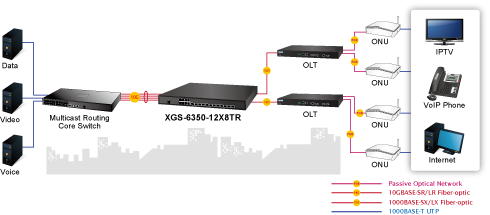

În domeniul telecomunicațiilor, serviciul triple play este un termen de comercializare pentru furnizarea pe o singură conexiune de bandă largă a unor servicii mai mari de bandă largă, cum ar fi accesul la internet în bandă largă, televiziunea și telefonul sensibil la latență. XGS-6350-12X8TR oferă o lățime de bandă de până la 256 Gbps pentru a schimba pachetele de date, voce și video prin intermediul cablului cu patch-uri de fibră optică. Este un comutator adecvat de agregare pentru ISP-uri și Telcos, construind o infrastructură de rețea de trafic intens. | | & Nbsp; | | | | & Nbsp; | | VLAN Routing Layer 3 și aplicație Uplink 10G
Cu protocoalele robuste Layer 3 de rutare încorporate, XGS-6350-12X8TR asigură o rutare fidelă între VLAN-uri și segmente de rețea. Protocoalele de rutare pot fi aplicate prin interfața VLAN cu până la 128 intrări de rutare. XGS-6350-12X8TR, soluția ideală pentru întreprinderi, oferă o mai mare securitate, control și conservarea lățimii de bandă, precum și uplink de mare viteză. | |
Caracteristici de rutare IP - Suporta maxim 128 de trasee statice si sumarizare trasee
- Suportă protocolul de rutare dinamic: RIP și OSPF
Caracteristici Layer 2 - Detectarea automată MDI / MDI-X pe fiecare port RJ45
- Împiedică controlul fluxului de pierdere a pachetelor
- IEEE 802.3x controlul fluxului de pauză al cadrului în modul full duplex
- Controlul debitului de presiune în modul semi-duplex - Arhitectură de înaltă performanță Store-and-Forward, controlul furtunii de difuzare, detecție loopback port
- 32KC tabela de adresă MAC, învățarea și îmbătrânirea adresei sursă automată
- Suportă VLAN
- VLAN pe bază de tag-uri IEEE 802.1Q
- GVRP pentru management dinamic VLAN
- Până la 4094 VLAN-uri active
- Suportul furnizorului (VLAN Q-in-Q, IEEE 802.1ad) acceptat
- VLAN Edge privat (PVE) suportat
- Protocolul GVRP pentru Management VLAN
- VLAN bazat pe protocol
- VLAN bazat pe MAC - Suportă Aggregation Link
- Maximum 32 de grupuri de trunchi cu până la 8 porturi per grup de trunchi
- IEEE 802.3ad LACP (Protocol de control al agregării linkurilor)
- canalul Cisco eter (trunchiul static) - suporta Spanning Tree Protocol
- STP, IEEE 802.1D (Classic Spanning Tree Protocol)
- RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol);
- MSTP, IEEE 802.1s (Protocolul copacilor multipli, copaci de VLAN)
- BPDU & protecția rădăcinilor - Oglindirea portuluipentru a monitoriza traficul de intrare sau de ieșire de pe un anumit port (de la mulți la mulți)
- Oferă oglindă port (multi-la-1)
- 8 cozi de prioritate pe toate porturile de comutare
- Sprijină politicile CoS de prioritate strictă și WRR (Round Robin Rounded)
- Clasificarea traficului
- IEEE 802.1p CoS / ToS
- DSCP IPv4 / IPv6;
- WRR bazate pe porturi - Politici de prioritate strictă și WRR CoS
Multicast - Suporta IPv4 IGMP snooping v1, v2 si v3; și IPv6 MLD v1 și v2 snooping
- Modul Querier acceptă
- Suportă registrul VLAN de tip multicast (MVR)
Securitate - autentificare acces la rețea IEEE 802.1x
- Autentificarea accesului pe bază de MAC
- Client RADIUS încorporat să coopereze cu serverele RADIUS pentru IPv4 și IPv6
- Utilizatorii de autentificare TACACS + accesează autentificarea
- Lista de control al accesului bazată pe IP (ACL)
- Lista de control acces bazată pe MAC
- Suportă sincronizarea DHCP
- Suportă inspecția ARP
- Protecția sursei IP împiedică atacurile de falsificare IP
- Inspecția dinamică ARP elimină pachetele ARP cu adresa MAC nevalidă la legarea adresei IP
Gestiune - Managementul IP pentru IPv4 și IPv6
- Interfață de gestionare a comutării
- Consola / Telnet Interfață linie de comandă
- gestionarea switch-urilor web
- gestionarea comutatoarelor SNMP v1, v2c și v3;
- acces securizat SSH - BOOTP și DHCP pentru alocarea adreselor IP
- Firmware upload / download prin TFTP sau HTTP Protocol pentru IPv4 și IPv6
- SNTP (Simple Network Time Protocol) pentru IPv4 și IPv6
- Nivelul de privilegii pentru utilizatori controlează
- Serverul Syslog pentru IPv4 și IPv6
- Patru grupuri RMON 1, 2, 3, 9 (istorie, statistici, alarme și evenimente)
- Suportă funcția de rutare ping, traseu pentru IPv4 și IPv6
| |
Specificații hardware |
Porturi Ethernet |
8 1000BASE-T RJ45 auto-MDI/MDI-X ports |
SFP + sloturi |
12 10GBASE-SR/LR SFP+ interface
Compatible with 1000BASE-SX/LX/BX SFP transceiver
|
Consolă |
1 x RJ45-to-DB9 serial port (9600, 8, N, 1) |
Butonul de resetare |
Reset to factory default |
Schimbarea arhitecturii |
Store-and-forward |
Comutatorul Fabric |
256Gbps/non-blocking |
Capacitatea de comutare |
180Mpps |
Tabel de adrese |
32K MAC address table with auto learning function |
Tampon de date partajat |
3MB |
Controlul debitului |
Back pressure for half duplex
IEEE 802.3x pause frame for full duplex
|
Jumbo Frame |
9KB |
LED |
System:
PWR, SYS
Ports:
10/100/1000T RJ45 Port: LNK/ACT
1/10G SFP+ Slot: LNK/ACT
|
Dimensiuni (L x Î x H) |
442.5 x 315 x 44 mm, 1U height |
Greutate |
4178g |
Consumul de energie |
55 watts/187.66 BTU (maximum) |
Cerinte de putere |
AC 100~240V, 50/60Hz |
Ventilator |
2 |
Funcția de gestionare |
Configurarea sistemului |
Console, Telnet, SSH, Web browser, SNMP v1, v2c and v3 |
administrare |
Supports both IPv4 and IPv6 addressing
Supports the user IP security inspection for IPv4/IPv6 SNMP
Supports MIB and TRAP
Supports IPv4/IPv6 TFTP
Supports IPv4/IPv6 NTP
Supports RMON 1, 2, 3, 9 groups
Supports the RADIUS authentication for IPv4/IPv6 Telnet user name and password
Supports IPv4/IPv6 SSH
The right configuration for users to adopt RADIUS server’s shell management
Supports CLI, console, Telnet
Supports SNMPv1, v2c and v3
Supports Security IP safety net management function: avoid unlawful landing at non-restrictive area
Supports Syslog server for IPv4 and IPv6
Supports TACACS+
|
Funcția stratului 3 |
Protocolul de rutare |
Static routing, RIP and OSPF |
Tabel de rutare |
128 |
DHCP |
DHCP client
DHCP server, default-route
|
VRRP |
Configure VRRP in interface VLAN;
VRRP priority;
VRRP standby;
VRRP track
|
Load Balancing |
Use of equivalent routing, the correct load balancing function (by flow) |
Funcția stratului 2 |
Configurația portului |
Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
Bandwidth control on each port
Port loopback detect
|
Starea portului |
Display each port’s speed duplex mode, link status, flow control status and
auto negotiation status
|
VLAN |
802.1Q tag-based VLAN, up to 4K VLAN entries
802.1ad Q-in-Q (VLAN stacking)
GVRP for VLAN management
Private VLAN Edge (PVE) supported
Protocol-based VLAN
MAC-based VLAN
IP subnet VLAN
|
Bandwidth Control |
TX/RX/both |
Agregarea legăturii |
IEEE 802.3ad LACP/static trunk
Supports 32 groups with 8 ports per trunk group
|
QoS |
8 priority queues on all switch ports
Supports strict priority and Weighted Round Robin (WRR) CoS policies
Traffic classification:
- IEEE 802.1p CoS/ToS
- IPv4/IPv6 DSCP
- Port-based WRR
|
Multicast |
IGMP v1/v2/v3 snooping
Querier mode support
MLD v1/v2 snooping
Querier mode support
Multicast VLAN Register (MVR)
|
Lista de control al accesului |
Supports Standard and Expanded ACL
IP-based ACL/MAC-based ACL
Time-based ACL
Up to 1K entries
|
Bandwidth Control |
At least 64Kbps stream |
Securitate |
Port isolation
Supports IP + MAC + port binding
Identification and filtering of L2/L3/L4 based ACL
Defend against DOS or TCP attacks
Suppression of broadcast, multicast and unknown unicast packet
DHCP Snooping, DHCP Option 82
Command line authority control based on user levels
|
Autentificare |
IEEE 802.1x port-based network access control
AAA authentication: TACACS+ and IPv4/IPv6 over RADIUS
|
SNMP MIB |
RFC 1213 MIB-II
RFC 1215 Internet Engineering Task Force
RFC 1271 RMON
RFC 1354 IP-Forwarding MIB
RFC 1493 Bridge MIB
RFC 1643 Ether-like MIB
RFC 1907 SNMPv2
RFC 2011 IP/ICMP MIB
RFC 2012 TCP MIB
RFC 2013 UDP MIB
RFC 2096 IP forward MIB
RFC 2233 if MIB
RFC 2452 TCP6 MIB
RFC 2454 UDP6 MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMP6 MIB
RFC 2573 SNMPv3 notification
RFC 2574 SNMPv3 VACM
RFC 2674 Bridge MIB Extensions
|
Conformitate standard |
Respectarea reglementărilor |
FCC Part 15 Class A, CE |
Respectarea standardelor |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3z Gigabit 1000BASE-SX/LX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1X port authentication network control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2
RFC 2328 OSPF v2
RFC 1058 RIP v1
RFC 2453 RIP v2
|
Mediu inconjurator |
De operare |
Temperature: 0 ~ 60 degrees C
Relative Humidity: 10 ~ 85% (non-condensing)
|
Depozitare |
Temperature: -40 ~ 80 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
|
