100 / 100Mbps în aval și în amonte, de înaltă performanță Ethernet peste soluția VDSL

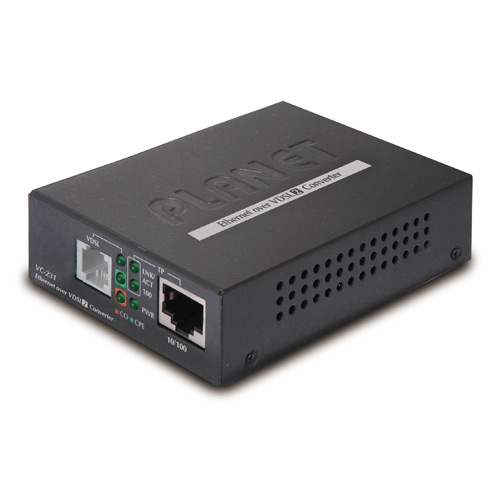

PLANET VC-231 este un convertor Ethernet-over-VDSL2 cu performanțe ridicate. Este proiectat pe baza a două tehnologii de bază de rețea, Ethernet și VDSL2 (Linia de abonat digital de foarte mare rată de date). Tehnologia VDSL2 oferă cea mai rapidă viteză de transmisie a datelor pe liniile telefonice existente din cupru, fără a fi necesară re-conectarea. VC-231 suportă o performanță ultra-înaltă pentru rețeaua telefonică periferică, cu o rată de date simetrică de până la 100 / 100Mbps în limita a 300m și 50 / 2Mbps pentru conexiunile pe distanțe lungi de 1,4 km.
Se implementează cu cabluri de cupru existente pe telefon
VC-231 este, de asemenea, un convertor Long Reach Ethernet (LRE) care furnizează un port Ethernet RJ-45 și o mufă telefon RJ-11 care este pentru conexiunea VDSL2. Prin utilizarea Splitter-ului suplimentar din pachetul VC-231, splitterul poate furniza splitter POTS pentru a partaja linia telefonică existentă cu POTS; prin urmare, nu este necesară înlocuirea cablului de cupru existent. Doar conectați VC-231 cu un splitter suplimentar în mufa telefonică RJ-11 existentă și puteți conecta o rețea VDSL2 de înaltă performanță. VC-231 este ideal pentru a fi utilizat ca extensie Ethernet la o rețea Ethernet existentă.
Oferă conectivitate la nivel înalt de servicii pentru dispozitivele ISP / Triple Play
VC-231 oferă o lățime de bandă excelentă pentru a satisface dispozitivele triple play pentru divertisment la domiciliu și comunicareion. Cu capacitatea de transmisie de date simetrică de 100 / 100Mbps, VC-231 permite multor servicii multimedia să funcționeze pe Internet local, cum ar fi VOD (Video on Demand) , Voice over IP < / b>, Telefon video , IPTV , server de caching Internet, învățământ la distanță și așa mai departe.
Instalare simplă și flexibilă
Convertorul Ethernet-over-VDSL2 este un design plug-and-play și este pe deplin compatibil cu toate protocoalele de rețea. În plus, starea de funcționare a fiecărui port individual și a întregului sistem pot fi vizionate prin LED-urile bogate de diagnosticare de pe panoul frontal. VC-231 oferă două moduri, CPE și CO , pentru aplicație: modul CPE este utilizat la partea clientului, iar modul CO este în partea centrală. Modul CPE sau CO poate fi reglat folosind un întrerupător DIP încorporat. Pentru conexiunea punct-la-punct, un mod CPE VC-231 și un mod CO VC-231 trebuie să fie setat ca o pereche de convertoare pentru a efectua conexiunea.
Oferă performanțe de transmisie superioare în amonte și în aval
VC-231 definește, de asemenea, planul de bandă simetric pentru transmiterea semnalelor în amonte și în aval, planul benzii realizează o calitate superioară a transmisiei în raza scurtă pentru partea centrală (CO) în modul simetric. În toate cazurile, atunci când VC-231 este în modul de funcționare a profilului 17a, acesta asigură transmiterea pe distanțe lungi cu performanțe ultra-înalte la rețeaua telefonică vastă, iar atunci când VC-231 este în modul de funcționare 30a, transmite transmisii la distanțe scurte cu în amonte și în aval de transmisie, oferind performanța vitezei firului.
Soluție VDSL2 de înaltă performanță
Extensie la distanță Ethernet

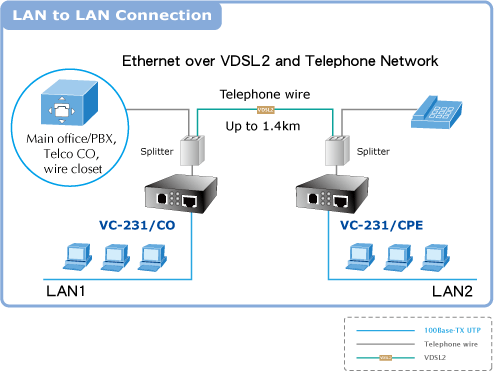

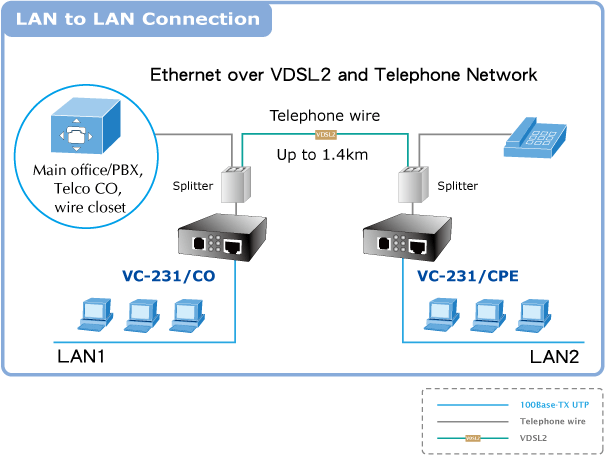

Două VC-231 care acționează ca o pereche independentă sunt bune pentru extinderea distanței prin Ethernet față de firele telefonice existente. Cu o singură pereche de fire de cupru AWG-24, puteți conecta cu ușurință două rețele Ethernet împreună cu rata de transfer de date de maxim 100 / 100Mbps. Cu ajutorul splitterului suplimentar, serviciul de telefonie poate fi folosit în timp ce VC-231 CO / CPE este în funcțiune. Cele două soluții enumerate mai jos sunt aplicații tipice pentru convertorul Ethernet peste VDSL2.
MTU / MDU / Ospitalitate Soluție

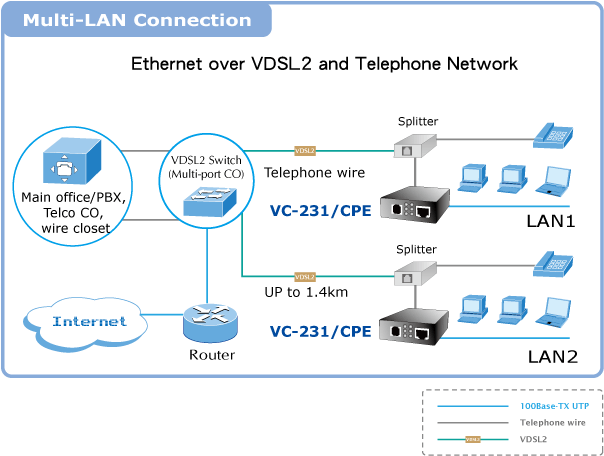

VC-231 este o soluție perfectă pentru a furniza rapid servicii de rețea eficiente din punct de vedere al costurilor, dar de mare viteză, la clădiri cu mai multe unități, cum ar fi clădiri rezidențiale (blocuri cu mai multe locuințe), clădiri comerciale (hoteluri cu mai mulți locatari), hoteluri sau spitale. Utilizând infrastructura de telefonie existentă, instalarea în rețea este simplă și nu necesită cablare nouă. Cu o transmisie de până la 100 / 100Mbps, pot fi ușor furnizate servicii Video on Demand, telefonie IP și diverse servicii în bandă largă.
Ultimul mile al implementării FTTx

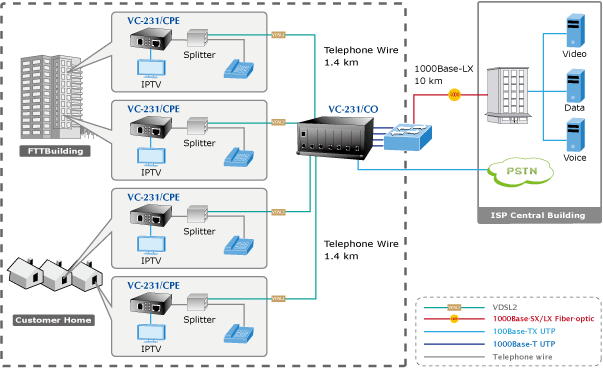

VC-231 este o soluție ideală pentru aplicațiile FTTx (Fiber to Building, Fiber to Campus sau Fiber to the Node). Acesta susține VDSL2 cu lățime de bandă ridicată peste firele telefonice existente în "ultimul mile" de la nodul fibrei furnizorului ISP / Telecom / Service către clădirile și casele clienților. Portul 10 / 100Mbps al VC-231 poate fi conectat direct la un PC sau la dispozitive Ethernet, cum ar fi Switches Ethernet sau Routere Broadband. Este excelent pentru rețeaua de telefonie construită sub internet, deoarece fiecare cameră sau casă ar putea utiliza linia telefonică existentă pentru a transmite date prin Internet, iar întreaga clădire ar putea partaja Internetul cu o rețea mai extinsă, cu costuri minime.
• Soluție de punte CO / CPE cu profil cost-eficient VDSL2 Profil 17a / 30a
• Un design cutie, CO / CPE selectabil prin intermediul comutatorului DIP
• Definește planul simetric al benzii pentru transmiterea semnalelor în amonte și în aval
• Compatibil cu IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX și IEEE 802.3x, controlul debitului Ethernet
standarde
• codarea liniei DMT (Discrete Multi-Tone)
• Half Backup Duplex și control IEEE 802.3x Full Duplex Pause
• Un conector RJ-11 pentru port VDSL cu conexiune VDSL, Splitter suplimentar pentru conexiune POST
• Comunicațiile de voce și date pot fi partajate simultan pe baza firului telefonic existent
• Un port RJ-45 de 10/100 Mbps, Auto-Negotiation și Auto-MDI / MDI-X
• Suportă o mărime de pachet de până la 1536 bytes, eticheta VLAN IEEE 802.1Q transparentă
• transceiver stand-alone VDSL2 pentru aplicații modem simple de pod
• Avantajul timpului de instalare minim (simplu ca plug-and-play)
• Profilul țintă selectabil și marja SNR vizată
• Suportă indicatori LED extinse pentru diagnosticarea rețelei
• Colaborarea cu șasiul media PLANET MC (MC-700 / MC-1500 / MC-1500R / MC-1500R48)
• Compact în mărime, ușor de instalat
Specificații hardware
porturi
10/100Base-TX： 1 RJ-45, Auto-Negotiation and Auto-MDI/MDI-X
VDSL： 1 RJ-11, female Phone Jack
PHONE： Additional Splitter for POST connection
Comutator DIP și funcționalitate
• 4 position DIP switch
• CO / CPE mode select
• Selectable fast and interleaved mode
• Selectable target 17a / 30a profiles
• Selectable target SNR mode
• One Power
• 3 for RJ-11/VDSL2
• 2 for per RJ-45 10/100Base-TX port
cablare
• Ethernet
10Base-T: 2-pair UTP Cat.3,4,5 up to 100m (328ft)
100Base-TX: 2-pair UTP Cat.5, up to 100m (328ft)
• VDSL
Twisted-pair telephone wires (AWG24 or better) up to 1.4km
