200/160 Mbps în aval și în amonte, soluție de înaltă performanță Gigabit Ethernet prin telefon Wire Solution
PLANET VC-231G, un convertor Gigabit Ethernet-over-VDSL2 de înaltă performanță și performanță, funcționează bine cu o rețea telefonică vastă cu o rată de date simetrică de până la 200 / 160Mbps > G.INP, Sym, 8dB ) pe o distanță de 300m și 20 / 12Mbps pe o distanță lungă de 1,4km. Se bazează pe tehnologia de rețea cu două nuclee, Gigabit Ethernet și VDSL2 (Linia de abonat digital de foarte mare rată de date). Tehnologia VDSL2 oferă absolut cea mai rapidă viteză de transmisie a datelor pe liniile telefonice existente din cupru, fără a fi nevoie de re-conectare. | | | | & Nbsp; | | | Ethernet de înaltă performanță pe VDSL2
Prin ultima tehnologie VDSL2, PLANET VC-231G oferă acces la internet de mare viteză, de până la 190Mbps atât pentru transmisiile de date în amonte cât și în aval. Cu suport integrat pentru noua tehnologie de vectorizare G.993.5 , VC-231G funcționează împreună cu DSLAM-uri cu vectorizare pentru a elimina interferențele diafragmei și pentru a îmbunătăți lățimea de bandă maximă pe întreaga infrastructură de cupru existentă. | | | | & Nbsp; | | | Implementarea cu cablurile de cupru existente pe telefon
VC-231G este, de asemenea, un convertor Long Reach Ethernet (LRE) care furnizează un port Ethernet RJ45 și o mufă telefon RJ11, care este pentru conexiunea VDSL2. Utilizați splitterul suplimentar din pachetul VC-231G pentru a partaja linia telefonică existentă cu POTS, înlocuind astfel existența cablului de cupru existent. Doar conectați VC-231G cu splitterul suplimentar la mufa telefonică RJ11 existentă și puteți conecta o rețea VDSL2 de înaltă performanță. Este ideal pentru utilizarea ca extensie Ethernet la o rețea Ethernet existentă. | | | | & Nbsp; | | | Furnizarea de conectivitate ridicată a serviciilor pentru dispozitive ISP / Triple Play
VC-231G oferă o cerere de lățime de bandă excelentă pentru dispozitivele triple play pentru divertisment și comunicare la domiciliu. Cu transmisia asimetrică a datelor 220 / 120Mbps (G.INP, Asym, 8dB) , VC-231G permite multor servicii multimedia să lucreze pe Internet local, cum ar fi VoD ), voce peste IP, telefon video, IPTV, server de caching Internet, învățământ la distanță, și așa mai departe. | | | | & Nbsp; | | | Instalare simplă și flexibilă
Convertorul Ethernet-over-VDSL2 vine cu un design plug-and-play și este pe deplin compatibil cu toate protocoalele de rețea. În plus, starea de funcționare a fiecărui port individual și a întregului sistem pot fi vizionate prin LED-urile bogate de diagnosticare de pe panoul frontal. VC-231G oferă două moduri, CPE și CO , pentru aplicație - modul CPE este utilizat la client și modul CO este în partea centrală. Modul CPE sau CO poate fi reglat folosind un întrerupător DIP încorporat. Pentru conectarea punct-la-punct, un mod CPE VC-231G și un mod CO VC-231G trebuie să fie configurat ca o pereche de convertoare pentru a efectua conexiunea. | | | | & Nbsp; | | | ADSL2 + Fallback
Pentru acei ISP care oferă încă servicii ADSL în bandă largă, VC-231G poate susține rate de transmisie de până la 24Mbps în aval și 1Mbps în amonte cu tehnologia ADSL2 +. VC-231G stabilește o conexiune cu ISP și poate fi, de asemenea, transferată direct la VDSL2 după actualizarea rețelei ISP. | | | | & Nbsp; | | |

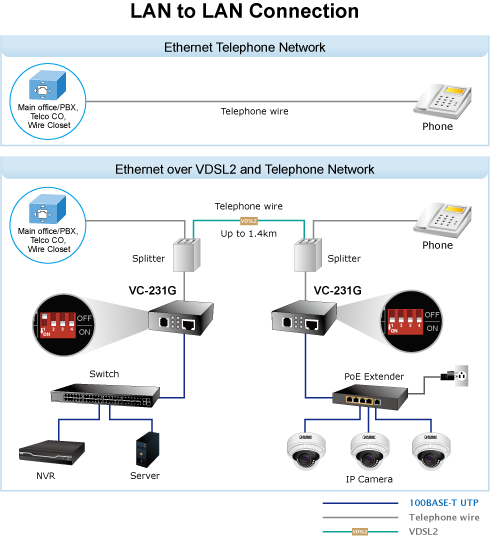

extensia de distanță Ethernet
Două convertoare VC-231G pot acționa ca o pereche independentă, care este bună pentru extinderea distanței Ethernet peste firele telefonice existente. Cu o singură pereche de fire de cupru AWG-24, două rețele Ethernet pot fi ușor conectate una cu cealaltă, cu o rată maximă de transmisie a datelor de 200 Mbps. Serviciul telefonic poate fi folosit în timp ce VC-231G CO / CPE este în funcțiune. Cele două soluții enumerate mai jos sunt aplicații tipice pentru podul Ethernet peste VDSL2. | | | | & Nbsp; | | | | | | | & Nbsp; | | | MTU / MDU / Ospitalitate Soluție

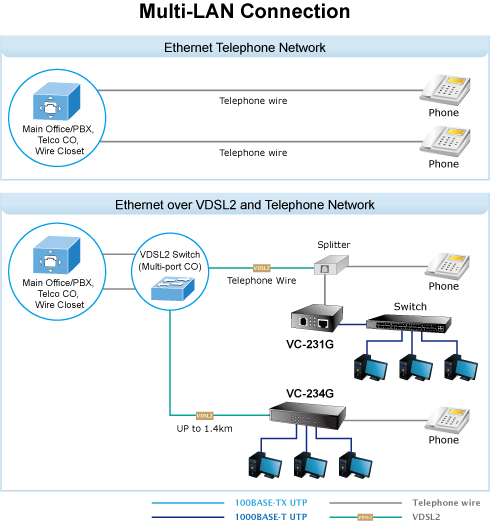

VC-231G este o soluție perfectă pentru a furniza rapid servicii de rețea eficiente din punct de vedere al costurilor, dar de mare viteză, pentru clădiri cu mai multe unități, cum ar fi clădiri rezidențiale (unități cu mai multe locuințe), clădiri comerciale (unități cu mai mulți locatari), hoteluri și spitale. Prin utilizarea infrastructurii de telefonie existente, o nouă instalare de rețea poate fi construită cu ușurință, fără a necesita cablare nouă. Cu o viteză de transmisie de până la 220 / 120Mbps (G.INP, Asym, 8dB) , VoD, telefonia IP și diverse servicii de bandă largă pot fi ușor furnizate. | | | | & Nbsp; | | | | | | | & Nbsp; | | | Ultimul mile al implementării FTTx
VC-231G este o soluție ideală pentru aplicațiile FTTx (Fiber-to-Building, Fiber-to-Campus sau Fiber-to-Node). Acesta susține VDSL2 cu lățime de bandă deasupra cablurilor telefonice existente în "ultima mila" de la nodul fibrei furnizorului ISP / telecomunicații / servicii către clădirile și apartamentele clienților. Portul 10/100 / 1000Mbps al VC-231G poate fi conectat direct la un dispozitiv PC sau Ethernet, cum ar fi switch-urile Ethernet sau routerele de bandă largă. Este excelent pentru rețeaua de telefonie construită sub Internet deoarece fiecare cameră sau casă poate utiliza linia telefonică existentă pentru a transmite date prin Internet și întreaga clădire poate partaja Internetul cu o rețea mai largă la un cost minim. | | |
ITU-T G.993.5 G.vectoring și G.INP - Tehnologia de codare bazată pe DMT
- Splitter POST încorporat voce și data li>
- Mod CO / CPE selectabil prin comutator DIP
- Plan de bandă țintă selectabil și marjă SNR
- Lățime de bandă de până la 200 / 160Mbps
li> 1 porturi LAN 10/100 / 1000BASE-TX - respectă standardele Ethernet pentru controlul debitului IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX și IEEE 802.3x > Contrapresiune semi-duplex și IEEE 802.3x control complet al fluxului de duplex pauză completă
- Un conector RJ11 pentru port VDSL cu conexiune VDSL
- Comunicarea prin voce și date poate fi partajată simultan pe baza sarma de telefon
- Suportă o mărime de pachet de până la 9K octeți, transparența tag-urilor IEEE 802.1Q VLAN
- VDSL2 transceiver standalone pentru aplicația modem bridge bridge
-
- Avantajul timpului minim de instalare (pur și simplu prin Plug-and-Play)
- o-lucrați cu șasiul convertorului media PLANET (MC-700 / MC-1500 / MC-1500R / MC-1500R48)
- Compactă și ușor de instalat
| | |
| Specificații hardware |
| Porturi LAN |
1 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| VDSL Port |
1 VDSL2 RJ11 female phone jack
Twisted-pair telephone wires (AWG-24 or better) up to 1.4km
|
| Port telefonic |
Additional splitter for POTS connection |
| Dimensiuni (L x Î x H) |
97 x 70 x 26 mm |
| Greutate |
184g |
| Cerinte de putere |
DC 5V, 2A external power |
| Indicatoare LED |
1 power: Green
1 1000BASE-T LNK/ACT: Green
1 100BASE-TX LNK/ACK: Green
1 VDSL:Green
1 CO: Green
1 CPE: Green |
| carcasă |
Metal |
| Comutator DIP și funcționalitate |
4-position DIP switch
CO or CPE mode selectable
Selectable G.INP and interleaved mode
Selectable target Band plan
Selectable target SNR mode
|
| Comutare Specificații |
| Schema de procesare a comutatorului |
Store-and-Forward |
| Tabel de adrese |
2K entries |
| Controlul debitului |
Back pressure for half duplex
IEEE 802.3x pause frame for full duplex
|
| Dimensiunea pachetului Jumbo |
9K bytes |
| Specificațiile sistemului |
| Compatibilitate VDSL |
VDSL-DMT:
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
ITU-T G.993.5 G.vectoring
ITU-T G.998
G.INP
|
| Compatibilitate ADSL |
Capable of ADSL2/2+ standard:
ITU G.992.3 G.dmt.bis
ITU G.992.5 G.dmt.bisplus
Data Rate: Up to 24Mbp |
Performanță * (aval / amonte) |
CO, Interleave, Aym, 8dB
200M -> 221.35Mb/114.76Mb
400M -> 145.04Mb/76.27Mb
600M -> 88.60Mb/48.63Mb
800M -> 56.24Mb/29.50Mb
1000M -> 40.60Mb/7.28Mb
1400M -> 31.21Mb/5.59Mb
CO, Interleave, Sym, 8dB
200M -> 182.35Mb/154.28Mb
400M -> 141.85Mb/94.21Mb
600M -> 74.99Mb/45.90Mb
800M -> 59.79Mb/29.71Mb
1000M -> 34.27Mb/22.27Mb
1400M -> 25.17Mb/11.49Mb
G.INP, Sym, 8dB
200M -> 191.96Mb/161.02Mb
400M -> 145.53Mb/94.37Mb
600M -> 84.53Mb/50.62Mb
800M -> 67.10Mb/32.92Mb
1000M -> 38.01Mb/24.73Mb
1400M -> 28.03Mb/12.53Mb
G.INP, Asym, 8dB
200M -> 225.34Mb/122.39Mb
400M -> 151.89Mb/78.78Mb
600M -> 90.42Mb/49.93Mb
800M -> 57.70Mb/29.87Mb
1000M -> 45.33Mb/9.21Mb
1400M -> 34.74Mb/5.75Mb
CO, Interleave, Asym, 12dB
200M -> 194.07Mb/104.48Mb
400M -> 123.64Mb/64.98Mb
600M ->71.92Mb/42.28Mb
800M ->47.85Mb/25.07Mb
1000M -> 34.73Mb/7.01Mb
1400M -> 27.15Mb/3.76M
CO, Interleave, Sym, 12dB
200M -> 221.59Mb/114.66Mb
400M -> 123.19Mb/78.50Mb
600M -> 67.46Mb/36.28Mb
800M -> 52.17Mb/25.42Mb
1000M -> 26.96Mb/19.16Mb
1400M -> 21.03Mb/9.37Mb
G.INP, Sym, 12dB
200M -> 176.45Mb/136.97Mb
400M -> 149.03Mb/127.35Mb
600M -> 75.80Mb/40.27Mb
800M -> 59.09Mb/28.29Mb
1000M -> 28.58Mb/21.21Mb
1400M -> 23.31Mb/10.29Mb
G.INP, Asym, 12dB
200M -> 194.29Mb/110.17Mb
400M -> 125.71Mb/66.30Mb
600M -> 73.04Mb/43.33Mb
800M ->48.92Mb/24.57Mb
1000M -> 37.19Mb/7.61Mb
1400M -> 30.66Mb/3.54Mb |
| Conformitatea standardelor |
| Respectarea standardelor |
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x Full-duplex flow control
IEEE 802.1p Class of Service
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
ITU-T G.993.5 G.Vectoring & G.INP
ITU-T G.998 |
