IGS-4215-8P2T2S

8-port industrial 10/100 / 1000T 802.3at PoE + 2 porturi 10/100 / 100T + 2 porturi 100 / 1000X SFP Managed Switch

Overview
Application
Key Features
Specification
Descărcare
Related Products

Soluție eficientă din punct de vedere al costurilor PoE + eficientă pentru mediul înțepenit

Proiectat pentru a fi instalat în medii dificile din punct de vedere industrial, IGS-4215-8P2T2S este noul membru al familiei de switch-uri PoE +, cu clasă industrială, DIN-rail L2 / L4 cu PLANET, cu funcții PLANET inteligente PoE pentru a îmbunătăți disponibilitatea aplicațiilor de afaceri critice. Acesta oferă IPv6 / gestionarea stack-ului dual IPv4 și motorul de comutare Gigabit L2 / L4 integrat împreună cu 8 10/100/000BASE -T , care conțin PoE + 302 wați PoE +, 2 porturi suplimentare de cupru Gigabit și alte 2 sloturi de fibre SFP 100 / 1000BASE-X pentru date și video legătură în sus. IGS-4215-8P2T2S este capabil să funcționeze în mod fiabil, stabil și liniștit în orice mediu întărit, fără a afecta performanțele sale. Dispune de un buget total de putere de până la 240 de wați pentru diferite tipuri de aplicații PoE și o temperatură de funcționare de la -40 la 75 grade C într-o carcasă metalică robustă IP30.

& Nbsp;

Funcții PoE unice încorporate pentru gestionarea dispozitivelor mobile

Ca switch industrial PoE pentru rețele de supraveghere, fără fir și VoIP, IGS-4215-8P2T2S oferă următoarele funcții speciale de gestionare a PoE:

■ Verificare PD viu

■ Reciclarea programată a energiei

■ Programul PoE

■ Monitorizarea utilizării PoE

& Nbsp;

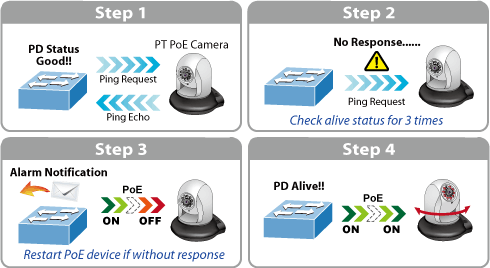

Dispozitiv inteligent alimentat cu energie - verificare

IGS-4215-8P2T2S poate fi configurat pentru a monitoriza starea PD conectată (dispozitiv alimentat) în timp real prin acțiunea ping. Odată ce PD-ul nu mai funcționează și nu răspunde, IGS-4215-8P2T2S va relua alimentarea cu PoE și va readuce PD-ul la muncă. Aceasta va spori considerabil fiabilitatea rețelei prin portul PoE, resetând sursa de alimentare a PD și reducând sarcina administratorului.

& Nbsp;

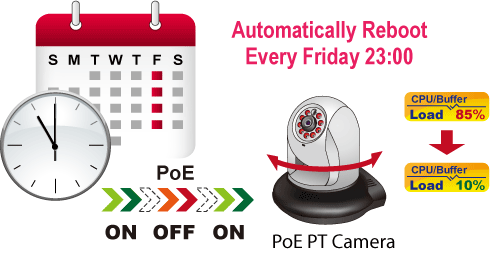

Reciclarea programată a energiei

IGS-4215-8P2T2S permite fiecăruia dintre camerele PoE IP conectate sau punctele de acces fără fir PoE să se repornească la un moment dat în fiecare săptămână. Prin urmare, aceasta va reduce șansa de aparat de fotografiat IP sau accident de AP care rezultă din depășirea tamponului.

& Nbsp;

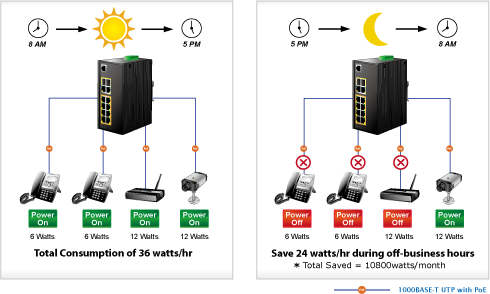

Programul PoE pentru economisirea energiei

În conformitate cu tendința globală de economisire a energiei și contribuind la protecția mediului, IGS-4215-8P2T2S poate controla în mod eficient alimentarea cu energie în afară de capacitatea sa de a furniza putere înaltă watte. Funcția " PoE program vă ajută să activați sau să dezactivați alimentarea cu energie PoE pentru fiecare port PoE în intervale de timp specificate, ceea ce reprezintă o funcție puternică pentru a ajuta IMM-urile sau întreprinderile să economisească energie și buget. De asemenea, crește securitatea prin pornirea PD-urilor, care nu ar trebui să fie utilizate în timpul orelor de afaceri.

& Nbsp;

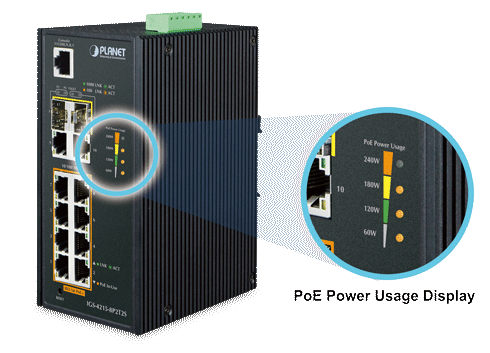

Indicator LED inteligent pentru monitorizarea utilizării PoE în timp real

Prin intermediul diagramei de utilizare a puterii din interfața de administrare web, IGS-4215-8P2T2S permite administratorului să monitorizeze starea consumului de energie al PD-urilor conectate în timp real. Astfel, se îmbunătățește considerabil eficiența managementului instalațiilor. În plus, IGS-4215-8P2T2S ajută utilizatorii să monitorizeze ușor și eficient starea actuală a consumului de energie PoE prin intermediul indicării LED avansate. Se numește PoE Power Usage ", panoul frontal al IGS-4215-8P2T2S are patru LED-uri portocalii care indică patru utilizări diferite de putere PoE, și anume 60W, 120W, 180W < b> 240 W

& Nbsp;

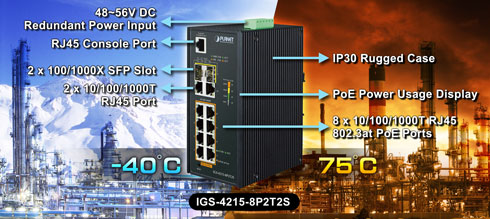

Proiectat în mediu ecologic

Cu carcasa industrială din aluminiu IP30, IGS-4215-8P2T2S asigură un nivel ridicat de imunitate împotriva interferențelor electromagnetice și a supratensiunilor electrice puternice, care se găsesc de obicei pe podelele instalațiilor sau în dulapurile de control al traficului, fără aer condiționat. Fiind capabil să funcționeze în intervalul de temperatură de la -40 la 75 grade C, IGS-4215-8P2T2S poate fi plasat în aproape orice mediu dificil.

Protecție robustă

IGS-4215-8P2T2S oferă descărcare de contact de ± 6KV DC și descărcare de aer de ± 8KV DC pentru protecție Ethernet ESD. Acesta susține, de asemenea, imunitatea de supratensiune de ± 4KV pentru a îmbunătăți stabilitatea produselor și pentru a proteja rețelele utilizatorilor împotriva atacurilor ESD devastatoare, asigurându-vă că fluxul de operații nu fluctuează.

Administrarea duală a pachetelor IPv6 / IPv4

Sprijinind atât protocoalele IPv6 cât și cele IPv4, IGS-4215-8P2T2S ajută IMM-urile să parcurgă epoca IPv6 cu cea mai mică investiție, deoarece facilitățile sale de rețea nu trebuie înlocuite sau revăzute dacă rețeaua de margini IPv6 FTTx este configurată.

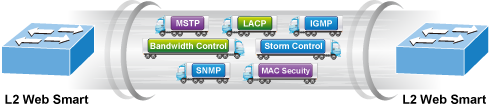

Caracteristici robuste ale stratului 2

IGS-4215-8P2T2S poate fi programat pentru funcții avansate de gestionare a switch-urilor cum ar fi agregarea dinamică a portului, VLAN 802.1Q, VLAN Q-in-Q, MSTP, bucla și protecția BPDU, IGMP snooping și MLD IGMP. Prin intermediul agregării linkurilor, IGS-4215-8P2T2S permite funcționarea unui trunchi de mare viteză pentru combinarea cu multiple

& Nbsp;

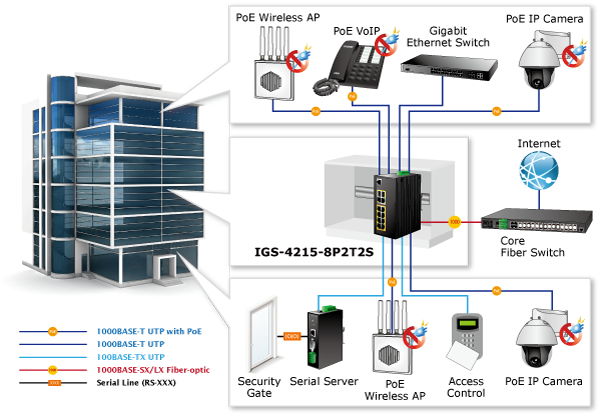

Comutator PoE + industrial pentru automatizarea și securitatea clădirilor

Potrivit pentru clădirile unde securitatea este strict impusă, IGS-4215-8P2T2S, cu opt interfețe de putere 802.3at PoE +, poate construi cu ușurință o putere centralizată pentru un sistem de telefonie IP, sistem de supraveghere IP și AP fără fir grup în mediul industrial dur. De exemplu, pot fi instalate cu ușurință 8 camere PoE IP sau AP fără fir PoE pentru cerințele de supraveghere sau poate fi construit un mediu de roaming wireless în zona industrială. Fără limitarea prizei de curent, IGS-4215-8P2T2S face instalarea camerelor IP sau AP fără fir mai ușoară și mai eficientă.

& Nbsp;

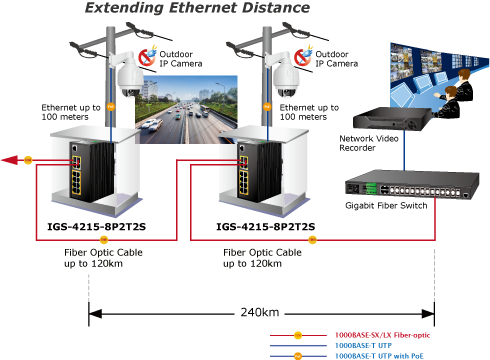

Soluție de integrare perfectă pentru camera IP PoE și sistemul NVR

IGS-4215-8P2T2S oferă opt porturi PoE + 10/100 / 1000BASE-T 802.3at care pot oferi simultan o putere PoE suficientă la 8 camere PoE IP. În plus, cu cele două interfețe SFP 100 / 1000BASE-X, IGS-4215-8P2T2S se poate conecta la un întrerupător de fibre de bază și poate trimite fluxuri video către un centru de monitorizare NVR și monitorizare. Printr-o arhitectură a comutatoarelor de înaltă performanță, IGS-4215-8P2T2S facilitează salvarea fișierelor video înregistrate din cele 8 camere PoE + IP în sistemele NVR. Mai mult, sistemele NVR pot fi controlate și monitorizate atât în rețeaua locală, cât și în cea locală, prin Internet. IGS-4215-8P2T2S oferă, fără îndoială, un sistem de supraveghere ideal, sigur, la un cost total mai mic.

& Nbsp;

Protocolul copilarit de multiplicare cu PoE gestionabil Transmiterea datelor neintrerupta

IGS-4215-8P2T2S oferă o capacitate puternică și rapidă de auto-recuperare pentru a preveni întreruperile și intruziunile externe. încorporează Multiple Spanning Tree Protocol (802.1s MSTP) în rețeaua de automatizare a clientului pentru a spori fiabilitatea sistemului și timpul de funcționare. Aplicând standardul IEEE 802.3at Power over Ethernet Plus, IGS-4215-8P2T2S se poate conecta direct la orice nod de terminare IEEE 802.3at, precum camerele de rețea PTZ (Pan, Tilt & Zoom) și camerele cu viteză dome. IGS-4215-8P2T2S poate ajuta cu ușurință integratorii de sisteme cu infrastructura de rețea disponibilă pentru a construi sisteme wireless AP, IP și sisteme VoIP în care puterea poate fi controlată la nivel central.

port fizic

Opt 10/100/1000BASE-T

IEEE 802.3at / af PoE +

2 Gigabit Ethernet RJ45 10/100/1000BASE-T (Port-9 și Port-10)
Două sloturi 100 / 1000BASE-X mini-GBIC / SFP
O interfață pentru consola RJ45 pentru gestionarea și configurarea de bază

Compatibil cu IEEE 802.3at Power over Ethernet Plus, end-span PSE

Înapoi compatibil cu IEEE 802.3af Power over Ethernet < 802.3af / 802.3at alimentat

Buget PoE de 240 de wați

Suportă o putere PoE de până la 36 de wați pentru fiecare port PoE

)

Protecția circuitului previne interferența între porturi

Managementul PoE

- Controlul total al puterii PoE

r port Activarea / dezactivarea funcției PoE

- Prioritate de alimentare a portului PoE

- Limitarea puterii portului PoE

- Detecția de clasificare PD

Case industriale și instalare = "disc">

carcasă din aluminiu IP30

proiectare pe șină DIN și pe perete

48 ~ 56V DC, putere redundantă cu funcție de protecție inversă a polarității

li> Suportă protecția ESD de 6000V DC Ethernet

-40 până la 75 dTemperatura de funcționare egredă C

Comutarea

Caracteristici Modul Store-and-Forward cu viteze de filtrare și retransmitere a vitezei prin cablu
Controlul debitului IEEE 802.3x pentru funcționarea full duplex și presiunea de întoarcere pentru funcționarea pe jumătate duplex
Dimensiunea tabelului MAC de 8K
10K jumbo cadru
adresa de îmbătrânire
Suporta protocolul CSMA / CD

Layer 2 Features ">

Suportă VLAN

- IEEE 802.1Q tagged VLAN

- VLAN de Voce

- VLAN Protocol

> - GVRP

Suportă Protocolul Spanning Tree

- STP (Spanning Tree Protocol) )

- MSTP (Multiple Spanning Tree Protocol)

- STP BPDU Guard, Filtrarea BPDU și Redirecționarea BPDU

- canal etic Cisco (trunchiul static)

- maxim 4 grupuri de trunchi, până la < 4 porturi pe grup de trunchi

Oferă oglindă de port (multe la 1)

Protecție la buclă pentru a evita buclele de difuzare

Calitatea serviciului

Limita ratei de intrare / ieșire pentru controlul lățimii de bandă a portului
Clasificarea traficului

- IEEE 802.1p CoS

- Prioritatea TOS / DSCP / IP a pachetelor IPv4 / IPv6

Politicile CoS cu prioritate strictă și cu roi rotunjite (WRR)

Suportă IPv4 IGMP snooping v2, v3

Suportă IPv6 MLD snooping v1, v2
Suport pentru modul de căutare IGMP
filtrarea portului de snoopare IGMP
Filtrarea portului de snoop MLD

Securitate

Autentificare

- autentificare acces la rețea prin port IEEE 802.1X

- Client RADIUS încorporat să coopereze cu serverele RADIUS

- opțiunea DHCP 82

- autentificare RADIUS / TACACS +

Lista de control al accesului

- IPL pe IP IPv4 / IPv6

- ACE bazată pe IPv4 / IPv6 ACE

- MAC ACL bazată pe MAC

- ACE bazată pe MAC

DHCP snooping pentru filtrarea mesajelor DHCP nedorite
Dynamic ARP inspecția aruncă înapoi pachetele ARP cu adresă MAC nevalidă la legarea adresei IP
Protecția sursei IP împiedică atacurile de falsificare IP
Prevenirea atacurilor DoS

Managementul stack-urilor IPv4 și IPv6

Swit

Limita vitezei de intrare / ieșire pentru controlul lățimii de bandă a portului

Clasificarea traficului

- Prioritatea TOS / DSCP / IP a IPv4 / Pachete IPv6

Politicile CoS cu prioritate strictă și cu rotație rotundă (WRR)

Multicast

Suportă IPv4 IGMP snooping v2, v3
Suportă IPv6 MLD snooping v1, v2
Filtrarea portului
Filtrarea portului de snoop MLD

Autentificare

- autentificare acces la rețea IEEE 802.1X pe bază de porturi

dt> - Client RADIUS încorporat să coopereze cu serverele RADIUS

- DHCP opțiunea 82

- autentificare RADIUS / TACACS +

- ACL bazat pe IPv4 / IPv6 bazat pe IP

- IPv4 / IPv6 bazat pe IP ACE - MAC-based ACL

- MAC static

- filtrarea MAC

DHCP snooping pentru filtrarea mesajelor DHCP nedorite

Inspecția dinamică ARP elimină pachetele ARP cu adresa MAC nevalidă la legarea adresei IP

Protecția sursei IP previne atacurile de falsificare IP

li> prevenirea atacurilor DoS

management

Interfață de gestionare a comutării

- Managementul întreruperii pe Web IPv4 / IPv6

- SNMP v1, v2c , v3

- Acces securizat SSH și SSL

Controlul nivelurilor privilegiilor utilizatorilor

Clientul TFTP > Static și DHCP pentru alocarea adreselor IP

Întreținerea sistemului

- Încărcare / descărcare firmware prin HTTP / TFTP

- butonul de resetare hardware pentru Rebootarea sistemului sau resetarea la valorile implicite din fabrică

- Imagini duale

Protocol de rețea SNTP
Diagnosticarea cablurilor
Link Layer Discovery Protocol ) Protocol și LLDP-MED
Capcană SNMP pentru interfață Legătură Up Up and Link Down
Logarea mesajelor la serverul de la distanță syslog
PLANET Smart Discovery Utility

Specificații hardware
Porturile de cupru	Ten 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Port-1 to Port-10)
Sloturi SFP / mini-GBIC	Two 1000BASE-SX/LX/BX SFP interfaces (Port-11 and Port-12) Compatible with 100BASE-FX SFP
PoE port injector	Eight ports with 802.3af/802.3at PoE+ injector function (Port-1 to Port-8)
Consolă	1 x RS232-to-RJ45 serial port (115200,8, N, 1)
Schimbarea arhitecturii	Store-and-Forward
Comutatorul Fabric	24Gbps/non-blocking
Transmitere tranzitorie @ 64 octeți	17.85Mpps @64 bytes
MAC Address Table	8K entries
Tampon de date partajat	4.1 megabits
Controlul debitului	IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex
Jumbo Frame	10 Kbytes
Butonul de resetare	< 5 sec: System reboot > 5 sec: Factory default
LED	3 x LED for System and Power: 　■ Green: DC Power 1 　■ Green: DC Power 2 　■ Red: Power Fault 2 x LED for PoE Copper Port (Port-1~Port-8): ■ Green: LNK/ACT (10/100/1000Mbps) ■ Orange: PoE-In-Use 2 x LED for 10/100/1000T Copper Port (Port-9~Port-10): ■ Green: 1000 LNK/ACT ■ Orange: 10/100 LNK/ACT 2 x LED for per mini-GBIC interface (Port-11 and Port-12) ■ Green: 1000 LNK/ACT ■ Orange: 100 LNK/ACT 4 x LED for PoE Power Usage (W) (Low to high) ■ Orange: 60W, 120W, 180W and 240W
Conector	Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Alarma	One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC
Cerinte de putere	48~56V DC, 6A (max.) (>51V DC for PoE+ output recommended)
Consum de energie / dizolvare	7.8 watts, 26BTU (Standby without PoE function) at DC 56V power input 14 watts, 47BTU (Full loading without PoE function) at DC 56V power input 242 watts, 825BTU (Full loading with PoE function) at DC 56V power input
Dimensiuni (L x Î x H)	161 x 107 x 72 mm
Greutate	1040g
Protecția ESD	6KV DC
împrejmuire	IP30 aluminum case
Instalare	DIN-rail kit and wall-mount ear
Putere peste Ethernet
PoE Standard	IEEE 802.3at Power over Ethernet Plus/PSE
Tip de alimentare PoE	End-span
Alocarea pinilor de putere	1/2(+), 3/6(-)
Putere de ieșire PoE	IEEE 802.3af Standard - Per port 48V~51V DC (depending on the power supply), max. 15.4 watts IEEE 802.3at Standard - Per port 51V~56V DC (depending on the power supply), max. 36 watts
PoE Power Buget	Dual power input: maximum 240W (depending on power input)
Max. Numărul PD-urilor din clasa 2	8
Max. Numărul PD-urilor din clasa 3	8
Max. Numărul PD-urilor din clasa 4	8
Funcțiile stratului 2
Port Mirroring	TX/RX/Both Many-to-1 monitor
VLAN	802.1Q tagged-based VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs 802.1ad Q-in-Q tunneling (VLAN stacking) Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN
Agregarea legăturii	IEEE 802.3ad LACP and static trunk Supports 8 groups with 4 ports per trunk
Spanning Tree Protocolul	IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding
IGMP Snooping	IPv4 IGMP snooping v2, v3 IGMP querier Up to 256 multicast groups
MLD Snooping	IPv6 MLD snooping v2, v3, up to 256 multicast groups
Lista de control al accesului	IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE
QoS	8 mapping IDs to 8 level priority queues - Port number - 802.1p priority - DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress/Egress Rate Limit per port bandwidth control
Securitate	IEEE 802.1X port-based authentication Built-in RADIUS client to cooperate with RADIUS server RADIUS/TACACS+ authentication IP-MAC port binding MAC filtering Static MAC address DHCP snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard Storm control support - Broadcast/unknown multicast/unknown unicast
Funcțiile de gestionare
Interfețe de management de bază	Web browser, Console,Telnet, SNMP v1, v2c, v3 Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP Remote/local syslog System log LLDP protocol SNTP PLANET Smart Discovery Utility
Interfețe de management securizate	SSH, SSL, SNMP v3
SNMP MIB	RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB v2 RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB
Conformitatea standardelor
Respectarea reglementărilor	FCC Part 15 Class A, CE
Testul de stabilitate	IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration)
Respectarea standardelor	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2
Mediu inconjurator
Temperatura de Operare	-40 ~ 75 degrees C
Temperatura de depozitare	-40 ~ 85 degrees C
Umiditate	5 ~ 95% (non-condensing)
